窑炉设备产品

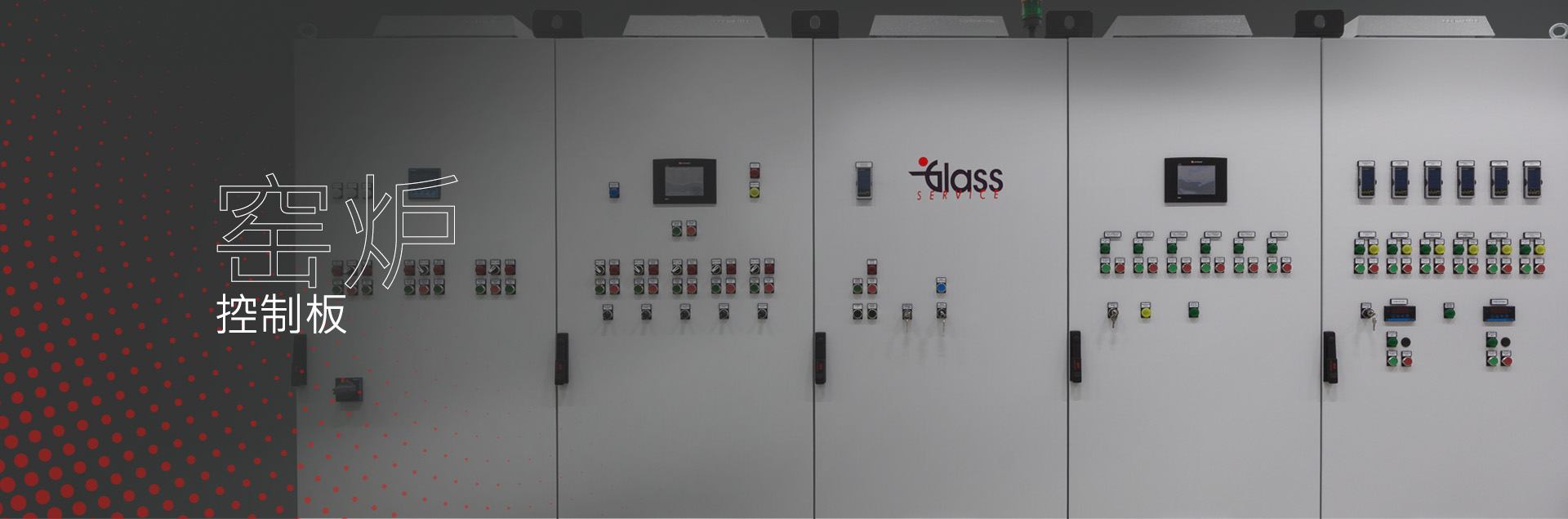

窑炉 控制板
Glass Service生产的新一代控制板可以很好解决窑炉参数管理的各类问题。控制板分为4个不同电子结构基本模块，都基于最优的现代控制技术。
凭借多年经验，控制板的可靠性有保障，且只使用一流材料。下面介绍的版本只使用Honeywell、Allen Bradley/Siemens和其他一流元件供应商的元件。
开放式系统信息
Glass Service所有模块的控制板均采用“开放系统信息”技术（O.S.I.）。这项技术使得信息
不仅可以在窑炉控制室使用，也可以通过以太网链接在本地局域网上使用。单个模型说明中会介绍LAN上的可用信息。
控制板CF2能够将内存中的信息发送到以太网链路，信息可以从记录器Sx系列和HC 900中发送。
该技术的主要特点有：
1.
网络服务器
记录器连接到LAN后，所有的过程变量、报警等信息都可以通过互联网浏览器查看，并自动刷新。
2.
远程查看器
将记录器的用户界面扩展到桌面电脑上。对设备进行从网络浏览器发起的全面远程控制。与Microsoft™ Internet explorer 6及以上版本兼容。
3.
TrendServer Pro
TrendServer Pro是网络动态自适应软件包，用于实时查看、归档与记录器通信的数据。它支持Trend manager Pro的所有功能，可进行实时数据采集和网络浏览器访问。TrendServer Pro让各部门得以对记录器数据进行安全的多层次、多用户访问。TrendServer Pro的标准功能包括数据存档工具、图形、打印导入和导出数据功能
4.
带OPC服务器的TrendServer Pro
提供与TrendServer Pro相同的功能，但其包括集成OPC服务器的附加功能，能与支持OPC客户端的第三方HMI软件包轻松对接。这在服务器和客户端间提供了实时接口。
5.
邮件服务器
部分事件（报警、累加器等）可以通过电子邮件从记录器和HC900发送到特定的地址。
6.
HC900 远程控制
DCS HC900内存可以基于以太网MODBUS标准或OPC标准，将所有变量都通过LAN发送到第三方设备（PC或其他）。此外，通过特定程序“混合控制器”，所有系统状态（回路、变量、报警等）都可以通过LAN读取检查。
Glass Service的优势
冗余
所有Glass Service控制板均基于一个冗余的架构，所有或最重要的控制功能都经过冗余过程。 单个型号说明中会有更详细的冗余介绍。
型号对比表
下表给出各型号的简要比较
| 型号 | FC1 | FC2 | FC2 SCADA | FC2 - RD SCADA |
|---|---|---|---|---|
|
控制回路管理 |
单回路 UDC2500 Honeywell / P108 Eurotherm |
DCS HC900 CPU50 Honeywell |
HC900 CPU50 Honeywell |
HC900 CPU70 冗余 CPU |
|
逻辑管理 |
PLC Siemens |
DCS HC900 CPU50 Honeywell |
HC900 CPU50 Honeywell |
HC900 CPU70 冗余 CPU |
|
回路冗余 |
未安装 |
单回路 UDC2500 Honeywell / P108 Eurotherm |
HC900 CPU70 冗余 CPU / P108 Eurotherm |
|
|
逻辑冗余 |
机电 |
HC900 CPU70 冗余 CPU / 机电 |
||
|
管理 |
Honeywell记录器 multitrend SX 系列 |
Honeywell记录器 multitrend SX 系列 |
PC SCADA CITEC |
PC SCADA CITEC |
|
报警界面 |
显示触摸屏ASEM |
Honeywell触摸屏操作界面 |
PC SCADA CITEC |
PC SCADA CITEC |
|
车间scada监控 |
未安装 |
PC SCADA CITEC |
PC SCADA CITEC |
|
FC1型号
FC1型号技术见以下原理图：
该技术基于Honeywell UDC 2500单回路控制器和Siemens 1500 PLC，该板的主要特征见下表。
| 型号 | FC1 |
|---|---|
|
控制回路管理 |
Honeywell单回路UDC2500 |
|
逻辑管理 |
PLC Siemens |
|
逻辑冗余 |
机电 |
|
管理 |
使用Honeywell记录器multitrend SX系列触摸屏 |
|
趋势记录 |
在Honeywell记录器multitrend SX系列触摸屏的内存中，可通过闪存盘或USB导出 |
|
报警界面 |
显示触摸屏ASEM |
|
WEB链路 |
通过Honeywell记录器 multitrend SX系列 |
|
邮件服务器 |
通过Honeywell记录器 multitrend SX系列 |
|
WEB服务器 |
通过Honeywell记录器 multitrend SX系列 |
|
远程查看器 |
通过Honeywell记录器 multitrend SX系列 |
|
热电偶健康监测器 |
通过Honeywell UDC 2500 |
|
累加器 |
通过Honeywell记录器 multitrend SX系列 |
|
报警监视器 |
使用日立触摸屏 |
|
报警历史记录 |
使用日立触摸屏 |
回路
由该板控制的回路包括：
- 温度（从热电偶或高温计输入）
- 燃气/空气比率
- 油/空气比率
- 窑炉压力
- 燃烧空气温度
- 安装的回路和单回路UDC2500仪器取决于具体应用
报警
报警显示在触摸屏上，并记录在内存中，主要报警分组包括：
- 高/低温
- 设备故障（风扇-电机）
- 燃气/空气或油/空气比率不正确
- 水冷故障（例如加料机)
趋势
趋势由Honeywell记录器SX系列显示。基于12.1英寸的触摸屏显示。趋势记录在500M字节内存中，并可使用闪存盘或USB导出。
提供OSI*技术
记录器SX系列能够将内存信息传送给以太网链路。该技术的主要特点有：
- 邮件服务器——某些事件（报警、累加器等）可通过电子邮件发送到特定地址
- 网络服务器
- 远程查看器
- TrendServer TrendServer Pro
逻辑
控制板FC1能够管理以下安全状况：
- 燃烧风扇启动/停止
- 窑炉冷却风扇的启动/停止
- 燃气阀管理
- 如果是燃油燃烧，则管理燃油加热和泵送装置
- 玻璃液位和加料机
冗余
如果PLC发生故障，控制板FC1可切换到紧急状态，窑炉加热的所有主要功能均由一个机电应急电路实现。
FC2型号
FC2型号技术见以下原理图：
该技术是基于Honeywell DCS型号 HC900控制器的单回路控制器，该板的主要特点见下表。
| 型号 | FC2 |
|---|---|
|
控制回路管理 |
DCS HC 900 CPU50 Honeywell |
|
控制回路冗余 |
P108 Eurotherm单回路 |
|
控制回路操作界面 |
Honeywell触摸屏操作界面 |
|
逻辑管理 |
DCS HC 900 CPU50 Honeywell |
|
逻辑冗余 |
机电 |
|
管理 |
使用Honeywell记录器multitrend SX系列触摸屏 |
|
趋势记录 |
在Honeywell记录器multitrend SX系列触摸屏的内存中，可通过闪存盘或USB导出 |
|
报警界面 |
Honeywell触摸屏操作界面 |
|
WEB链路 |
1 Recorder multitrend SX series Honeywell 2 DCS HC 900 CPU50 Honeywell |
|
邮件服务器 |
1 Recorder multitrend SX series Honeywell 2 DCS HC 900 CPU50 Honeywell |
|
WEB服务器 |
通过Honeywell记录器 multitrend SX系列 |
|
远程查看器 |
1 Recorder multitrend SX series Honeywell 2 DCS HC 900 CPU50 Honeywell |
|
热电偶健康监测器 |
DCS HC 900 CPU50 Honeywell |
|
累加器 |
1 Recorder multitrend SX series Honeywell 2 DCS HC 900 CPU50 Honeywell |
|
报警监视器 |
Honeywell触摸屏操作界面 |
|
报警历史记录 |
Honeywell触摸屏操作界面 |
回路
由该板控制的回路包括：
- 温度（从热电偶或高温计输入）
- 燃气/空气比率
- 油/空气比率
- 窑炉压力
- 燃烧空气温度
- 安装的回路和单回路UDC2500仪器取决于具体应用
报警
报警在系列控制站显示，并作为历史记录储存在HC 900内存中，主要的报警分组有：
- 高/低温
- 设备故障（风扇-电机）
- 燃气/空气或油/空气比率不正确
- LAN通信故障
- 热电偶临界状态（热电偶健康功能）
- 窑炉逻辑故障
- 玻璃液位故障
- 水冷故障（例如加料机)
趋势
趋势由Honeywell记录器SX系列显示。基于12.1英寸的触摸屏显示。趋势记录在500M字节内存中，并可使用闪存盘或USB导出。
提供OSI*技术
控制板CF2能够将内存中的信息发送到以太网链路，信息可以从记录器SX系列和HC900发送。该技术的主要特点有：
- 网络服务器
- 远程查看器
- TrendServer Pro
- 邮件服务器
逻辑
由DCS Honeywell HC900组成的控制板能按照欧洲标准管理窑炉的安全状况：
- 燃烧空气风扇的启动/停止 窑炉冷却空气风扇的启动/停止
- 根据安全规范管理燃气阀
- 如果是燃油燃烧，则管理燃油加热和泵送装置
- 玻璃液位和加料机
- 能耗记录/累计
所有逻辑参数和变量都可以到LAN上获得多种格式（以太网modbus、OPC等），并可发送到多个设备（PC scada或第三方设备）。
冗余
如果HC900发生故障，控制板FC2可切换到紧急状态，窑炉加热的所有主要功能均由以下部分实现：
- 用于窑炉逻辑的机电应急电路
- 用于回路的DC1030单回路设备。
新特性
HC900远程控制 - DCS HC900内存中的所有变量都可以通过以太网由LAN发送到第三方设备（PC或其他）。MODBUS标准或OPC标准。
此外，通过特定程序“混合控制器”，所有系统状态（回路、变量、报警等）都可以通过LAN读取检查。
FC2 SCADA型号
FC2技术见如下典型示意图：
基于SCADA CITEC程序的操作员界面对用户非常友好。基于活动对象软件，窑炉所有功能都以图标形式显示在屏幕按钮上。
窑炉、分配料道和供料道区都以图形显示。屏幕示例见以下说明。
该技术是基于Honeywell DCS型号 HC900控制器的单回路控制器，该板的主要特点见下表。
| 型号 | FC2 - SCADA |
|---|---|
|
控制回路管理 |
DCS HC 900 CPU50 Honeywell |
|
控制回路冗余 |
P108 Eurotherm单回路设备 |
|
控制回路操作界面 |
PC + SCADA CITEC软件 |
|
逻辑管理 |
DCS HC 900 CPU50 Honeywell |
|
逻辑冗余 |
机电 |
|
管理 |
1 On touch screen SX series Honeywell
2 PC + SCADA CITEC software |
|
趋势记录 |
1 Honeywell触摸屏SX系列内存，可通过闪存盘或USB导出 2 PC + SCADA CITEC软件 |
|
报警界面 |
PC + SCADA CITEC软件 |
|
WEB链路 |
1 - SX series Honeywell 2 - DCS HC 900 CPU50 Honeywell |
|
邮件服务器 |
1 - SX series Honeywell 2 - DCS HC 900 CPU50 Honeywell |
|
WEB服务器 |
SCADA CITEC软件 |
|
远程查看器 |
1 - SX series Honeywell 2 - DCS HC 900 CPU50 Honeywell |
|
热电偶健康监测器 |
DCS HC 900 CPU50 Honeywell |
|
累加器 |
1 - Recorder multitrend SX series Honeywell 2 - DCS HC 900 CPU50 Honeywell |
|
报警监视器 |
PC + SCADA CITEC软件 |
|
报警历史记录 |
PC + SCADA CITEC软件 |
回路
与FC2型号的功能相同，但使用的操作员界面基于PC+SCADA CITEC技术。
报警
报警显示在PC-SCADA CITEC操作员界面上，并在HC 900内存中作为历史记录，主要报警组与FC2型号相同。
趋势
Honeywell SX系列记录器报告的趋势显示在12.1英寸的触摸屏上。趋势记录在500M字节内存中，并可使用闪存盘或USB导出。SCADA软件中也会报告这些趋势（见下方示例）。
提供OSI*技术
控制板FC2 Scada能够将内存中的信息发送到以太网链路，信息可以从记录器SX系列和HC900发送。该技术的:
主要功能包括：
- 网络服务器
- 远程查看器
- TrendServer Pro
- 邮件服务器
- HC900远程控制 - DCS HC900内存中的所有变量都可以通过LAN使用以太网MODBUS标准或OPC标准发送到第三方设备（PC或其他）。此外，通过特定程序“混合控制器”，所有系统状态（回路、变量、报警等）都可以通过LAN读取检查。
逻辑
与FC2型号的功能相同，但使用的操作员界面基于PC+SCADA CITEC技术。
冗余
HC900出现故障时，控制板FC2可以切换到紧急模式，可以通过以下设备手动控制运行窑炉所有主要功能：
- 用于窑炉逻辑的机电应急电路
- 用于回路的DC1030单回路设备
FC2 RD SCADA型号
FC2 - RD - SCADA型号技术与FC2 - SCADA型号相似，但在该解决方案中一个重要的区别为系统冗余。该型号适用于不接受任何生产停顿的连续过程，如玻璃行业。FC2 - SCADA技术的典型示意图如下所示：
基于SCADA CITEC程序的操作员界面对用户非常友好，基于主动对象软件，所有的窑炉功能都以图标形式显示在屏幕按钮上。窑炉、分配料道和供料道都以图形显示。一些典型的屏幕示例见下方。冗余版本的PC SCADA CITEC是完整冗余的程序，所有信息都在2台 PC服务器上生成镜像，在另一台PC发生故障的情况下可自动切换。
该技术是基于冗余的Honeywell DCS型号HC900 CPU70控制器，该板的主要特征见下表。
| 型号 | FC2 - RD SCADA |
|---|---|
|
控制回路管理 |
Honeywell DCS HC 900 CPU70冗余 |
|
控制回路冗余 |
Honeywell DCS HC 900 CPU70冗余 |
|
控制回路操作界面 |
冗余PC + SCADA CITEC软件 |
|
逻辑管理 |
Honeywell DCS HC 900 CPU70冗余 |
|
逻辑冗余 |
1 Redundancy DCS HC 900 CPU70 Honeywell 2 Electromechanically |
|
管理 |
1 On touch screen SX series Honeywell
2 PC + SCADA CITEC software |
|
趋势记录 |
1 - On touch screen SX series Honeywell
internal memory, exportable by flash card or USB memory key 2 - Redundancy PC + SCADA CITEC software |
|
报警界面 |
冗余PC + SCADA CITEC软件 |
|
WEB链路 |
1 - SX series Honeywell 2 - DCS HC 900 CPU70 Honeywell |
|
邮件服务器 |
1 - SX series Honeywell 2 - DCS HC 900 CPU70 Honeywell |
|
WEB服务器 |
通过记录器multitrend SX系列SCADA CITEC软件 |
|
远程查看器 |
1 - SX series Honeywell 2 - Redundancy DCS HC 900 CPU70 Honeywell |
|
热电偶健康监测器 |
Honeywell DCS HC 900 CPU70冗余 |
|
累加器 |
1 - SX series Honeywell 2 - Redundancy DCS HC 900 CPU70 Honeywell |
|
报警监视器 |
冗余PC + SCADA CITEC软件 |
|
报警历史记录 |
冗余PC + SCADA CITEC软件 |
回路
由该板控制的回路包括：
- 温度（从热电偶或高温计输入）
- 燃气/空气比率
- 油/空气比率
- 窑炉压力
- 燃烧空气温度
- 所安装的回路取决于具体应用。典型图形显示见下方。
报警
报警显示在PC+SCADA CITEC操作员界面上，并记录在HC 900内存中作为历史记录，主要报警组包括：
- 高/低温
- 设备故障（风扇-电机）
- 燃气/空气或油/空气比率不正确
- LAN通信故障
- 热电偶临界状态（热电偶健康功能）
- 窑炉逻辑故障
- 玻璃液位故障
- 水冷故障（例如加料机)
趋势
Honeywell SX系列记录器报告的趋势显示在12.1英寸的触摸屏上。趋势记录在500M字节内存中，并可使用闪存盘或USB导出。趋势也会在冗余SCADA软件中说明。信息在两台PC中都由生成记录和镜像，如果一台PC出现故障，另一台PC将继续记录。
在1台PC间歇性断线时，在第一次链路访问时，所有丢失的记录信息将从未断线PC自动发送。这种技术中两台PC都在记录数据，没有任何时间漏洞。显示示例见下方。
提供OSI*技术
控制板FC2 Scada能够将内存中的信息发送到以太网链路，信息可以从记录器SX系列和HC900发送。这项技术的主要特点与FC1型号相同：
- 网络服务器
- 远程查看器
- TrendServer Pro
- 邮件服务器
- HC900远程控制 - DCS HC900内存中的所有变量都可以通过LAN使用以太网MODBUS标准或OPC标准发送到第三方设备（PC或其他）。此外，通过特定程序“混合控制器”，所有系统状态（回路、变量、报警等）都可以通过LAN读取检查。
逻辑
由DCS Honeywell HC900组成的控制板能按照欧洲标准管理窑炉的安全状况：
- 燃烧空气风扇启动/停止
- 窑炉冷却风扇的启动/停止
- 根据安全规范管理燃气阀
- 如果是燃油燃烧，则管理燃油加热和泵送装置
- 玻璃液位和加料机
- 能耗记录/累计
所有逻辑参数和变量都可以到LAN上获得多种格式（以太网modbus、OPC等），并可发送到多个设备（PC scada或第三方设备）。
冗余
1台 CPU故障或1台电源故障时，第2台 CPU或第2台电源将自动接管过程控制，现场工艺条件不会发生变化。CF2-RD-SCADA的冗余设备包括：
- HC900 CPU70
- HC900 CPU70电源
- HC900 I/O电源
- 到操作员界面PC SCADA的以太网链路
- 到远程I/O机架的以太网链路
HC900出现故障时，控制板FC2 - RD - SCADA可以切换到紧急模式，可以通过以下设备手动控制运行窑炉所有主要功能：
- 用于窑炉逻辑的机电应急电路
- 通过执行器回路的自动/手动站
