窑炉设备产品

螺旋加料机

提高窑炉的制成率和性能

降低能耗

减少窑炉污染粉尘的残留

减少玻璃液面波动

减少氮氧化物形成

加料机是玻璃窑炉中最重要的设备之一,因为其对窑炉的性能有重要影响。Glass Service开发出一系列加料机,包括螺旋加料机。

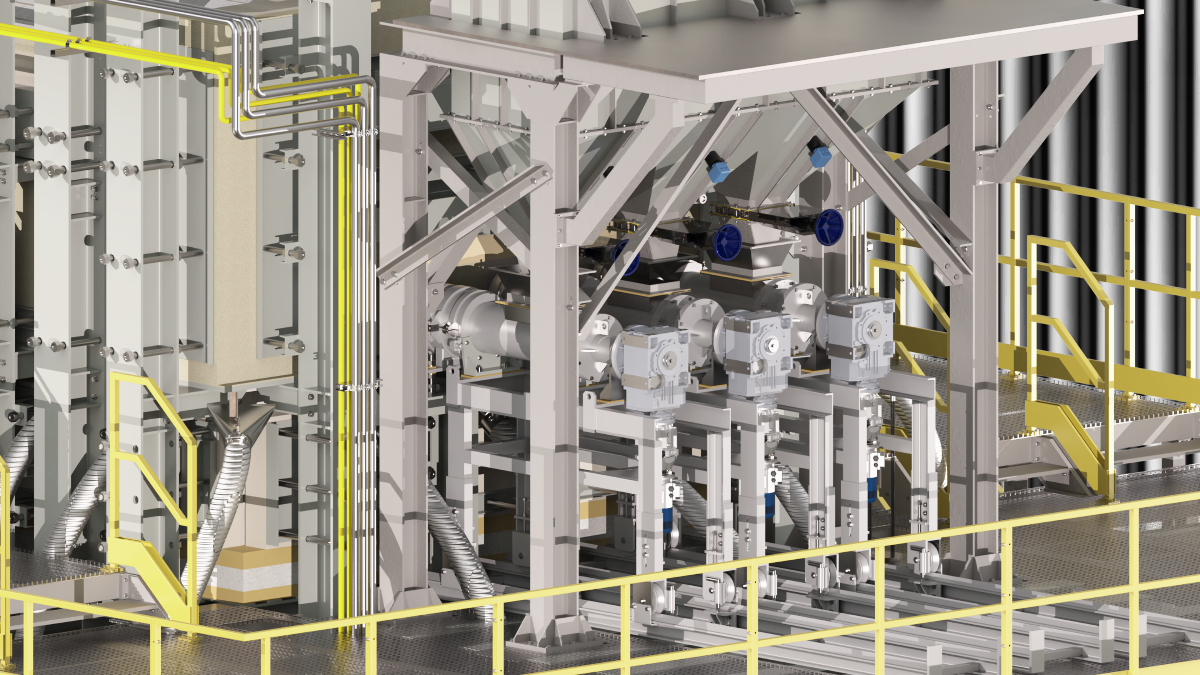

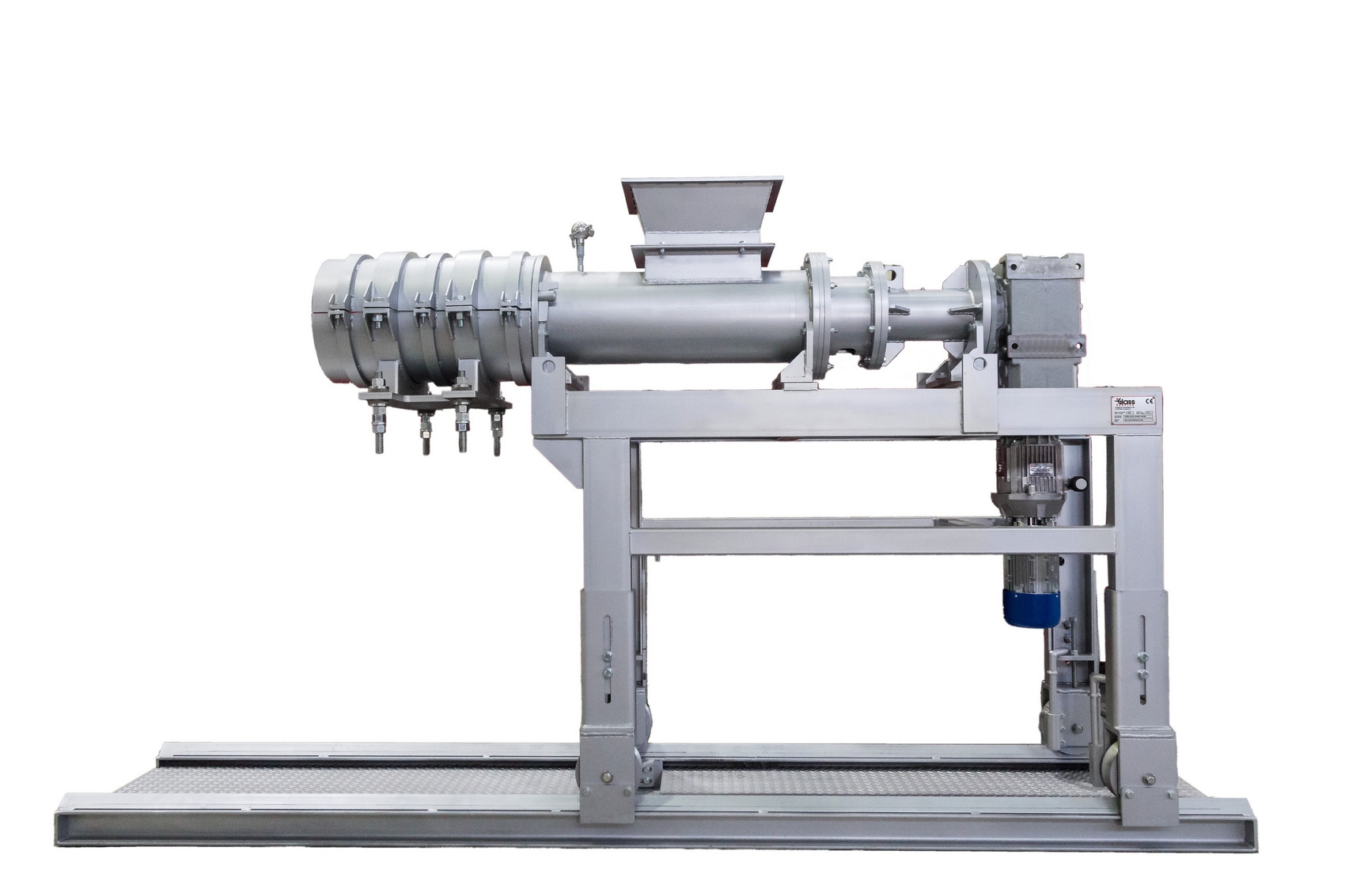

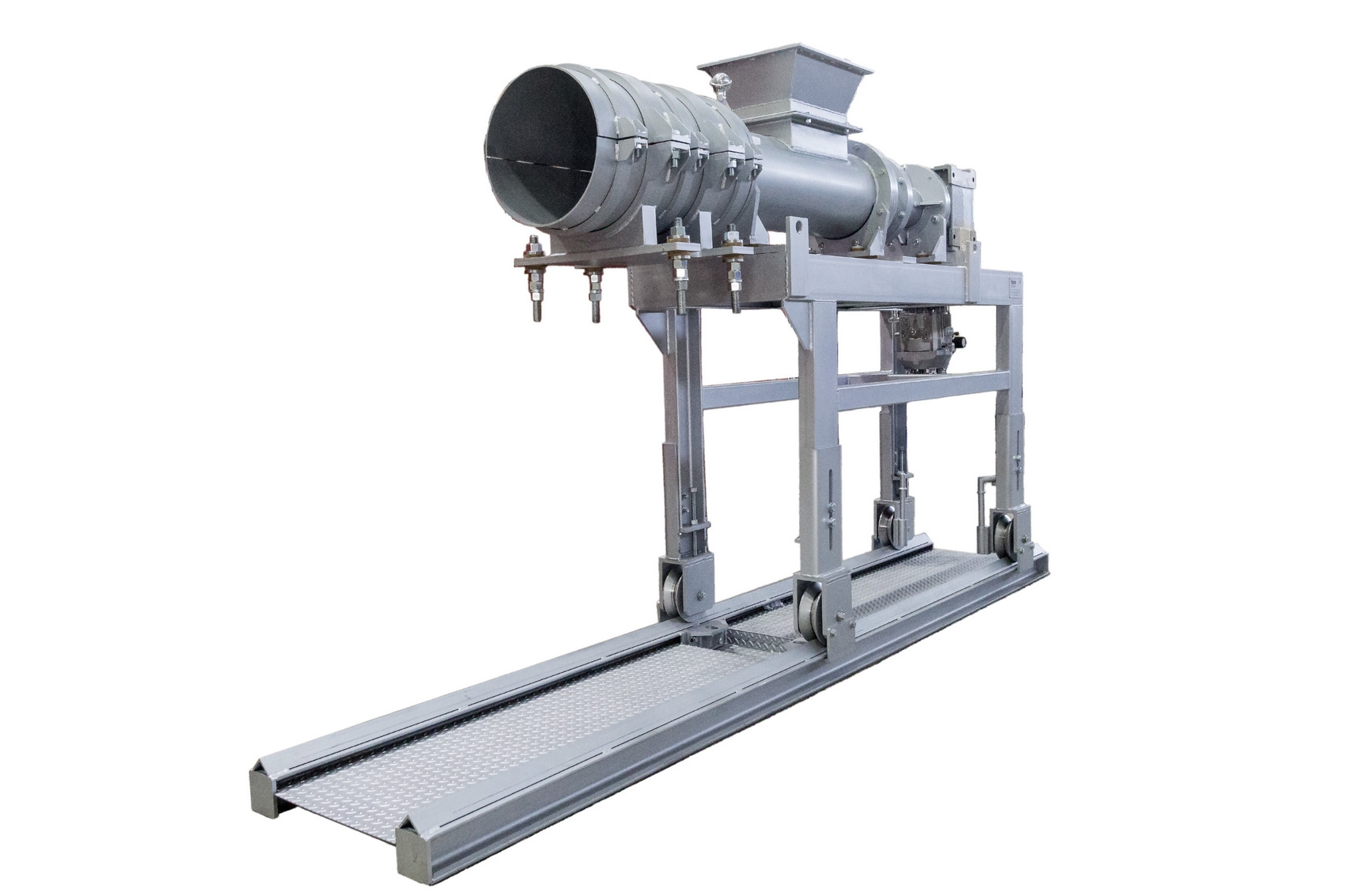

螺旋加料机一般通过耐火材料砖安装在窑炉的后墙。该机构安装在焊接钢架上,钢架配有可沿导轨移动、便于定位和拆卸的四个轮子。

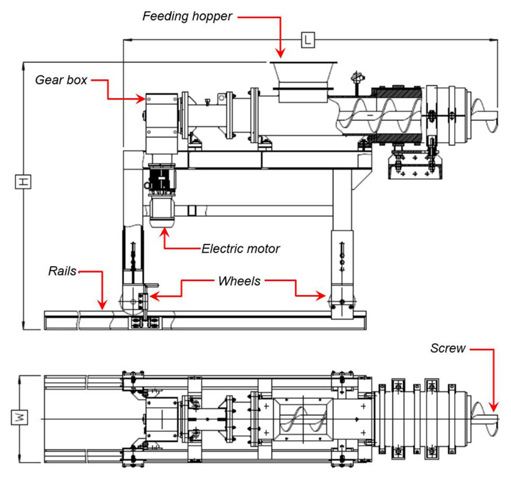

加料机包括以下主要部件:

配合料 装载

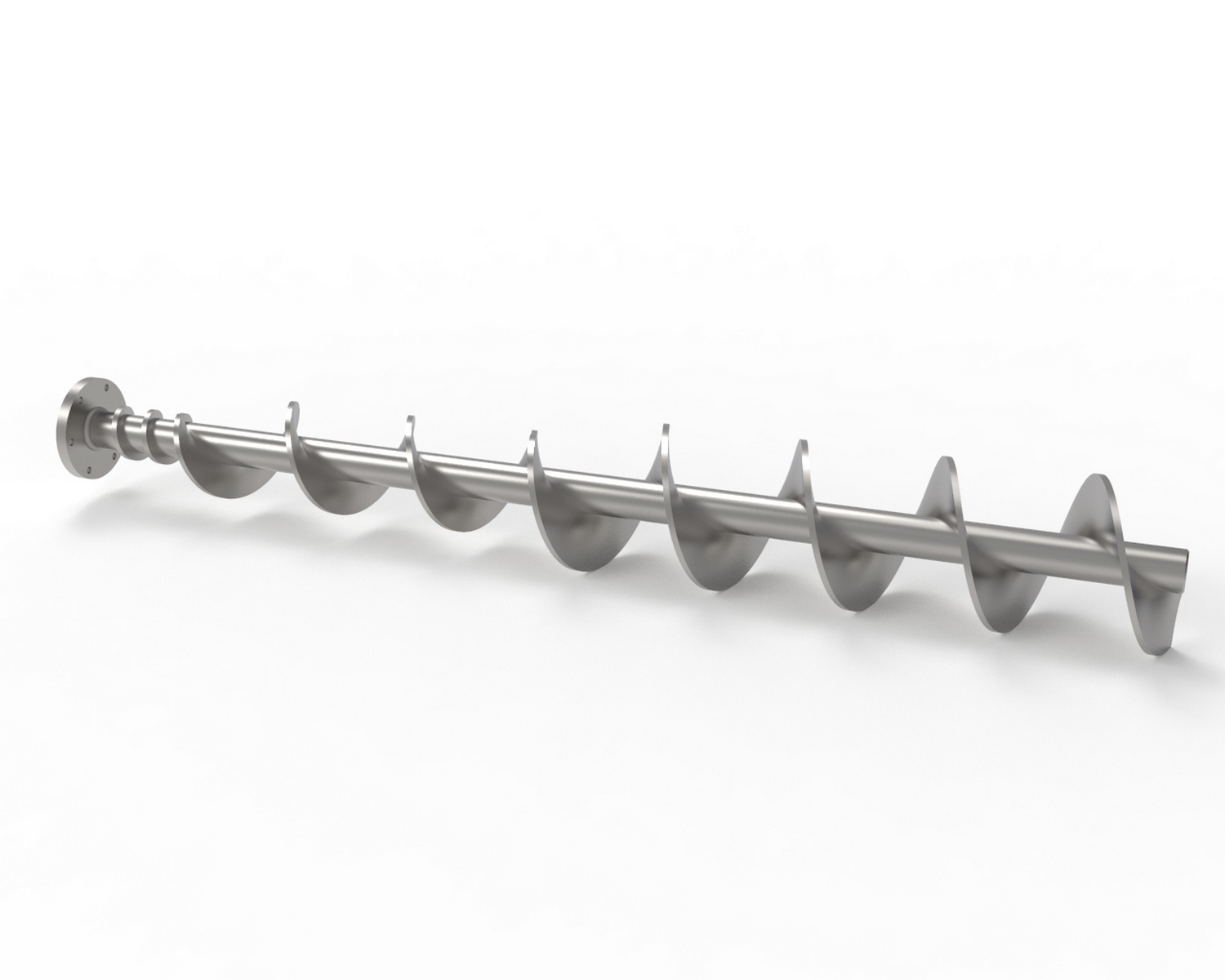

配合料装载通过带有特殊外部防磨损涂层的钢制螺旋进行。

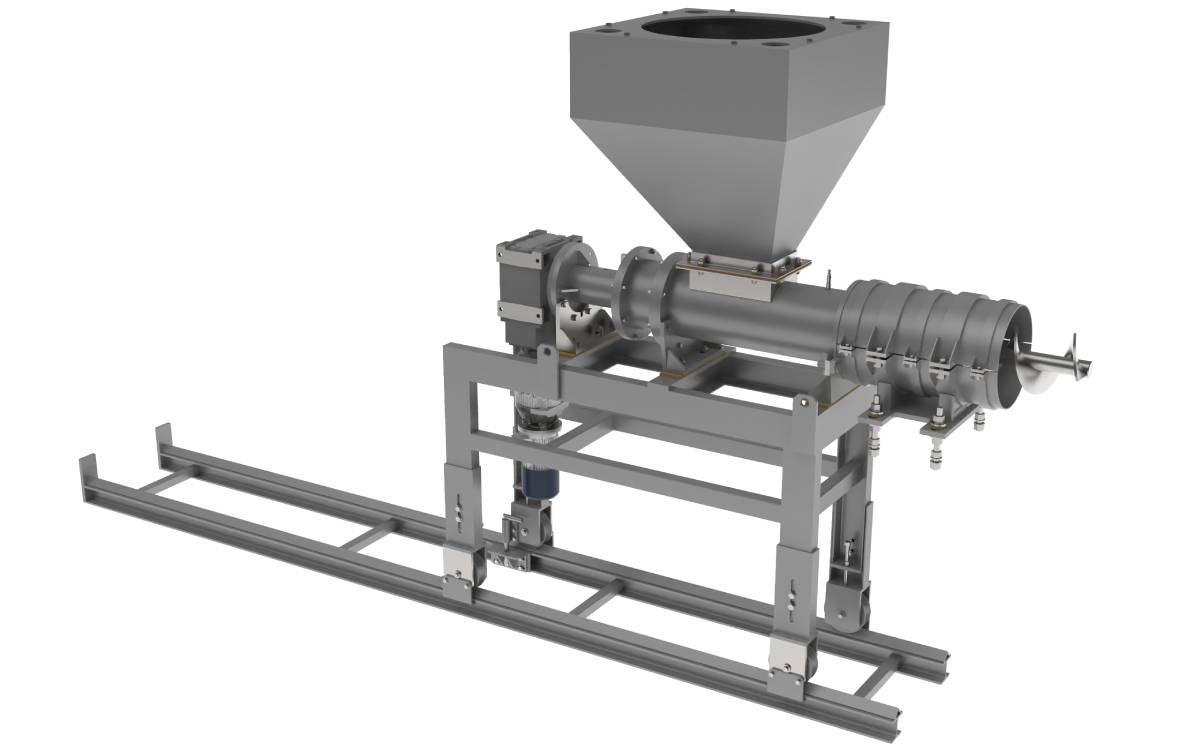

采用给料斗装载配合料,配合料在重力作用下进入给料管,再到达进料螺旋(由带有特殊防磨损涂层的钢材制成),然后将配合料装入窑炉内。

螺旋由一台连至减速齿轮装置的三相异步电机驱动。电机受主控制板上的变频器控制,变频器由来自玻璃液位控制的4-20mA信号驱动,从而确保连续平稳调节装料速度。该驱动装置包括大直径圆锥滚子轴承,和防止配合料对轴承造成损坏的系统等。

技术特点

型号 INF CR R 270/1250 040 AA

类型

耐火头
进料管内径
mm
270
螺旋直径
mm
250
螺距
mm
150
变速箱传动比
1 至 171.5
电机速度
rpm
1430
螺旋转速
rpm
8.3
流速
Kg/min
7.5 至 37
处理材料
玻璃配料 - 仅碎玻璃 - 玻璃配料和碎玻璃
最大碎玻璃尺寸
mm
25
水分含量
0,5至3%
主电机功率
kW
1.5
电力连接
3Ph + E / 400 VAC 50 Hz
尺寸(长x高x宽)
mm
2800 x 2000 x 650
重量
Kg
