混合器的性能特点

Glass Service制造出一款高度精确的定制化文丘里混合器，用以精准控制玻璃工业应用中的空气燃气比率。

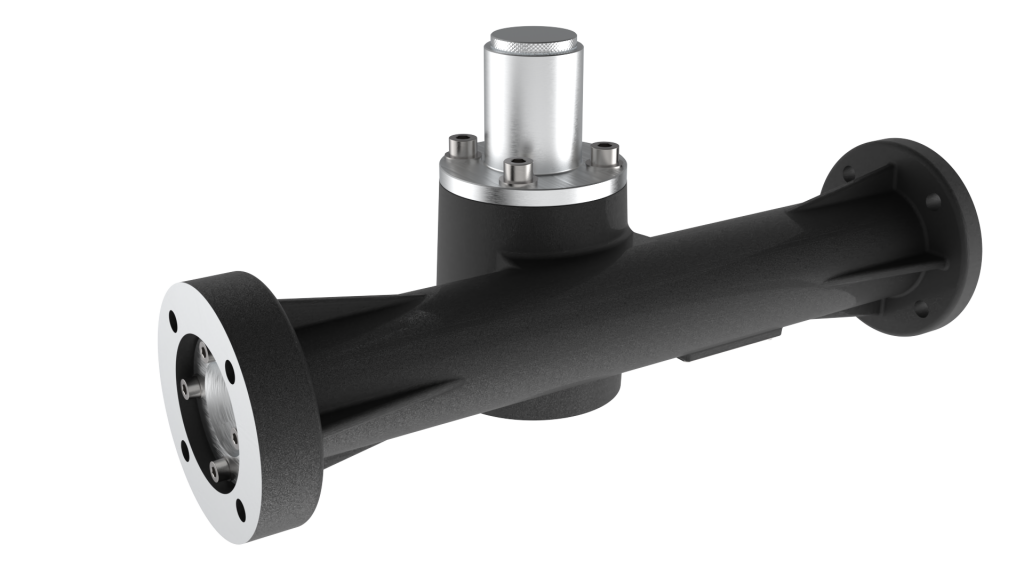

混合器采用铸铁外壳，内里插入定制的文丘里管，并根据设计规格实行校准。结合文丘里原理和调节针销的使用，在气流的作用力下精确吸入适宜的燃气量，再将生成的混合流体输送至燃烧器。适宜的空燃比最初由混合器的内置阀门设定。这款混合器的主要性能特点有：

  • 压力损耗小
  • 多种尺寸组合
  • 法兰连接，便于检查、清洗和调节容量
  • 设计紧凑且可逆
  • 结构坚固
  • 铸铁结可靠性更高
  • 安装方向自由
  • 内置燃气调节阀
  • 易拆解，便于快速维护且具有可扩展性
  • 恒定燃烧比

可用链接

文丘里混合器

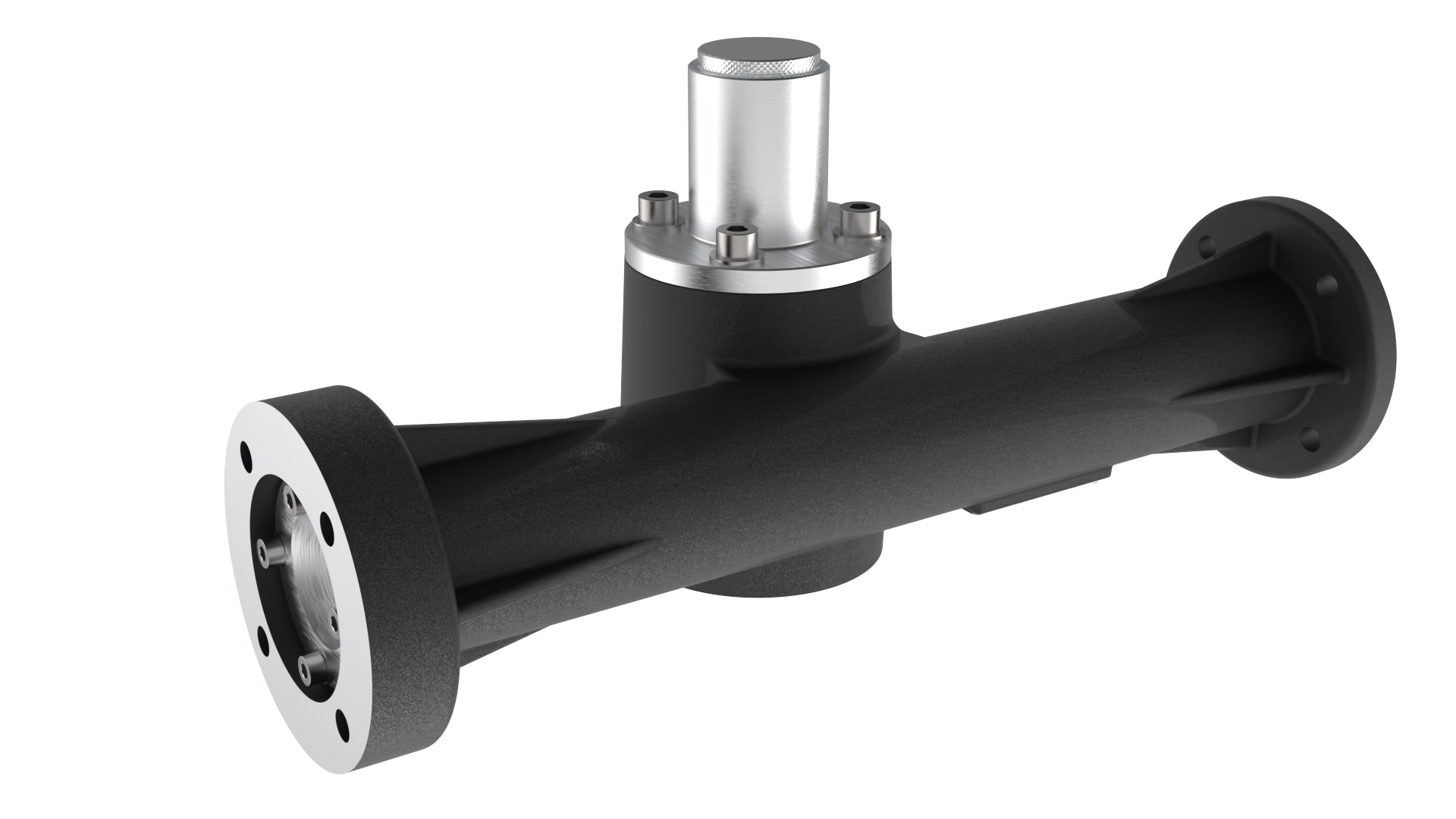

3D总视图 | 细节 | 材料

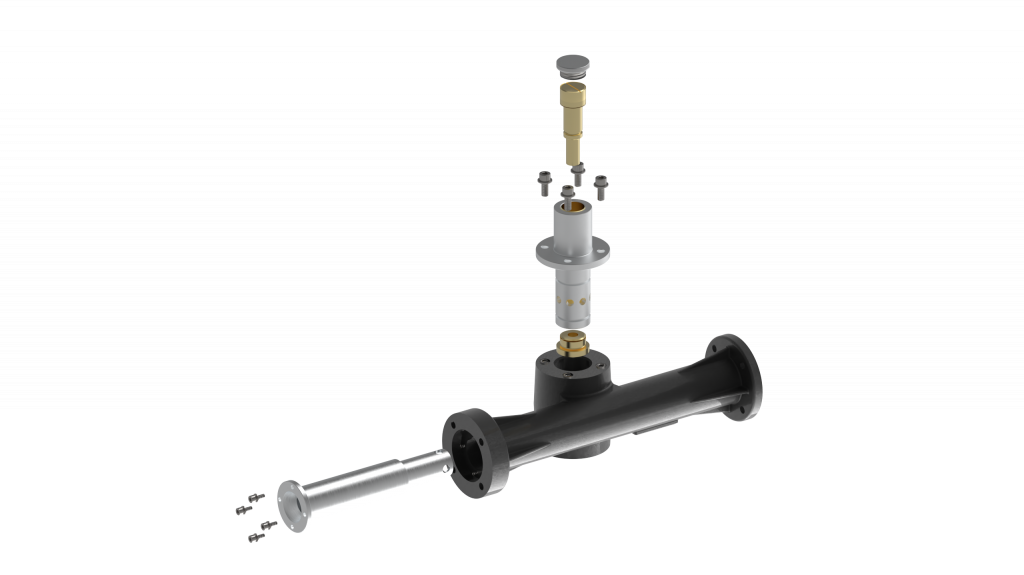

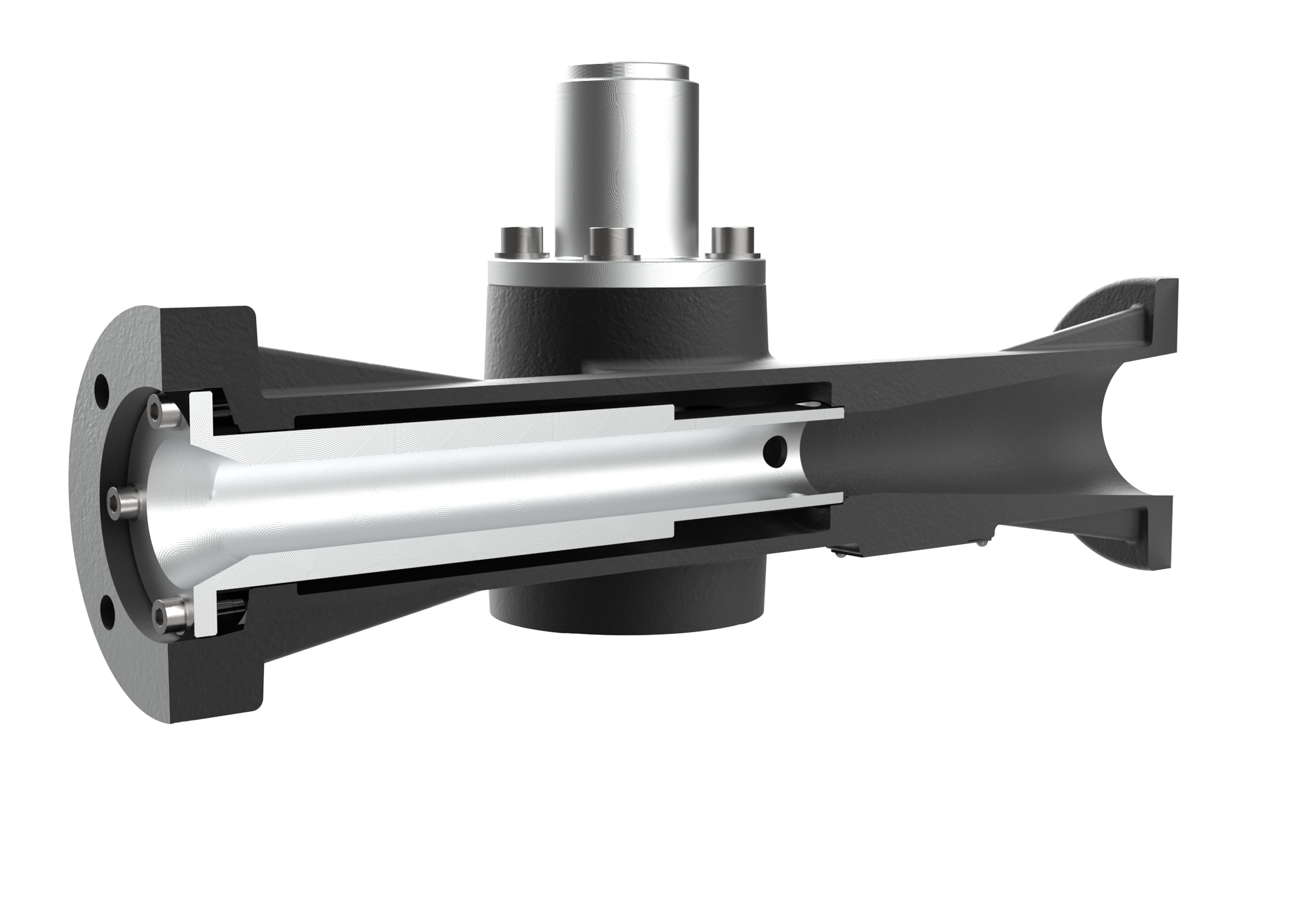

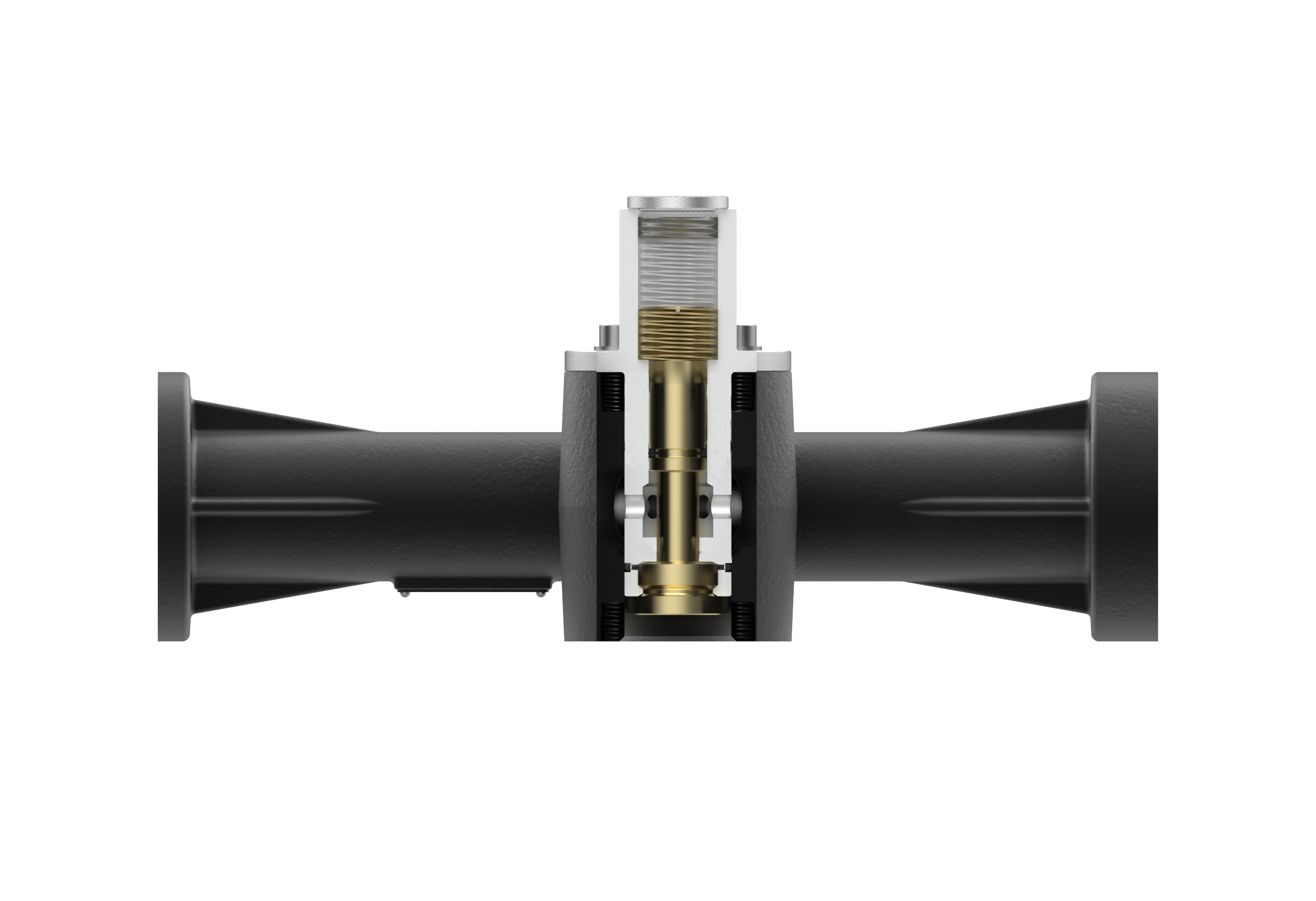

混合器主体和混合腔体由一块铸件加工而成，而插入管则由耐蚀铝制成。 经校准的喷嘴采用黄铜材质制成，完全可定制。

工作原理

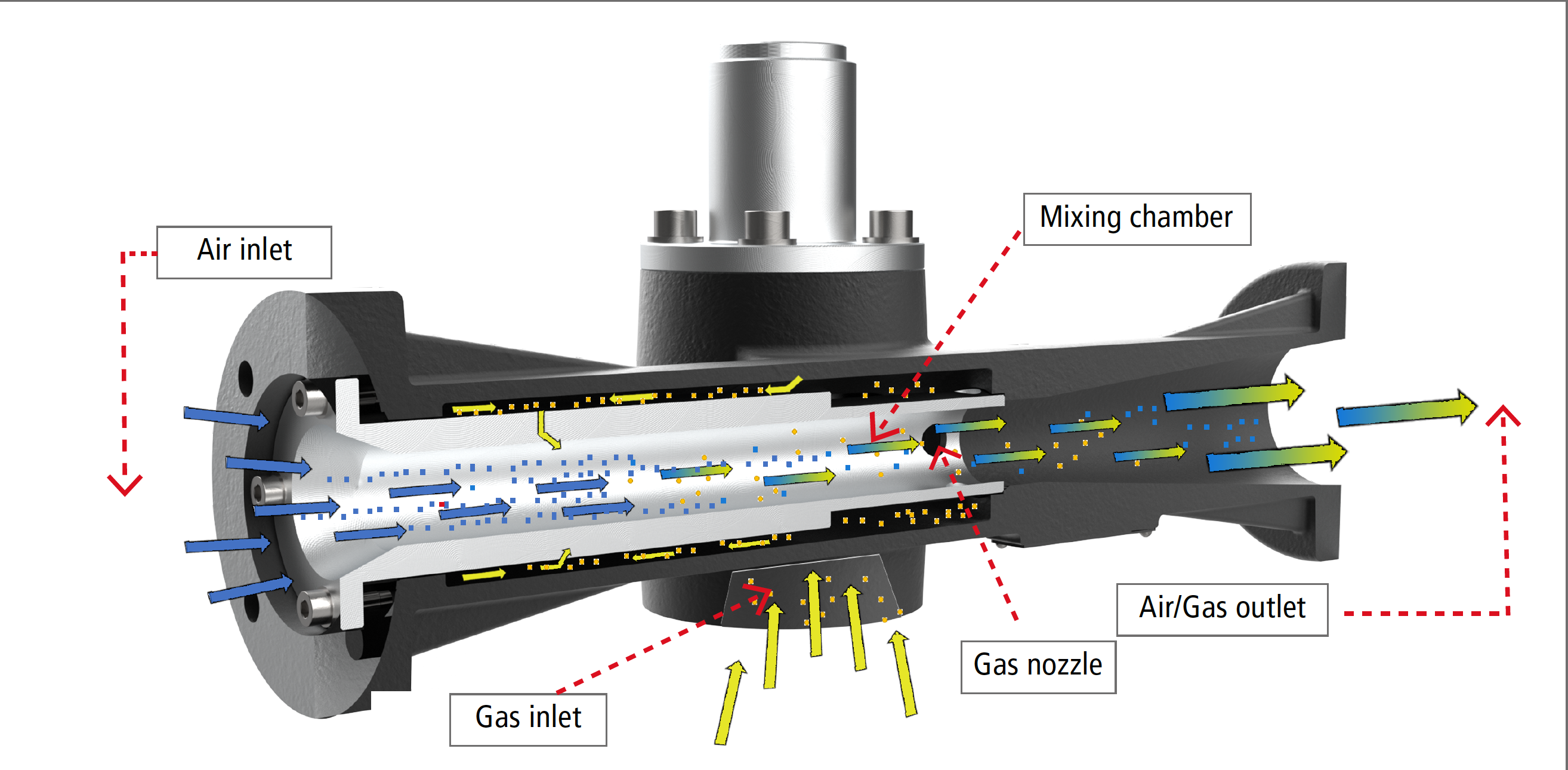

流经文丘里喉管的空气能量产生一个凹陷，吸力效应随之而生，迫使燃气从燃气喷嘴排出。然后，空燃混合流体损失部分流速，在混合腔体中恢复压力。

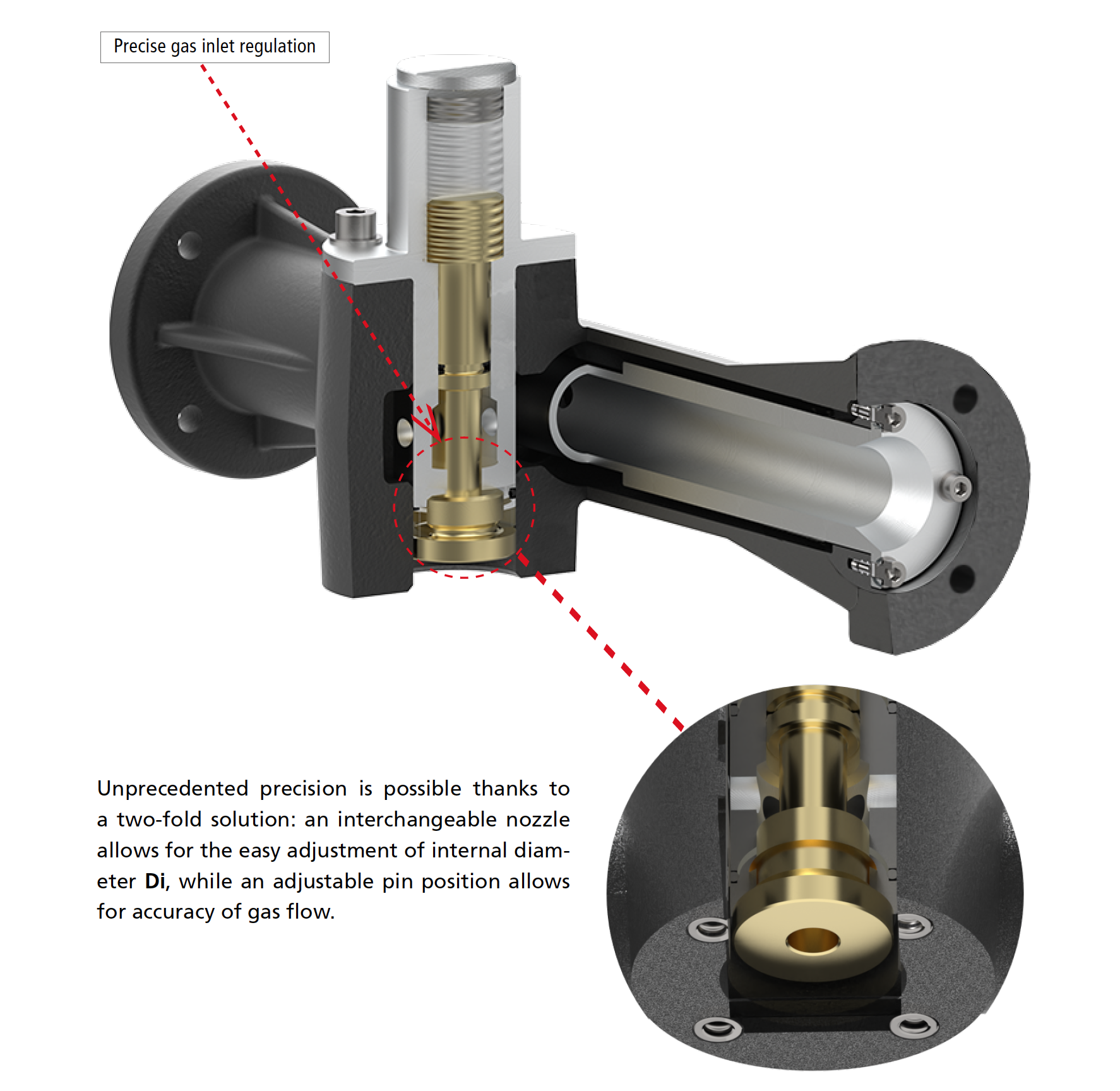

插销调节阀控制正确的燃气进气量。前所未有的精度得益于双重解决方案：可互换喷嘴便于轻松调整内径，而可调节的插销位置理想，可精准控制燃气量

设计标准

通常，空气进气压力应为混合器压力的3.5倍。此比例确保充分的空气气流动能将正确数量的燃气吸入混合器。另一个确保系统正常运行的方法是，文丘里混合器的内部压降至少达到整个系统的66%。

经过测试，我们已验证在（空气进气压力）/（混合器压力）3.5:1的比例下，文丘里管内压降为71%，这与第二项标准相符。混合器空气进气孔面积和燃烧器出射口面积之间也应保持约2.5:1的确定关系。

安装

Glass Service文丘里混合器的安装流程快捷简便：只需在每个法兰上安装4颗螺丝，混合器即可就位运行。

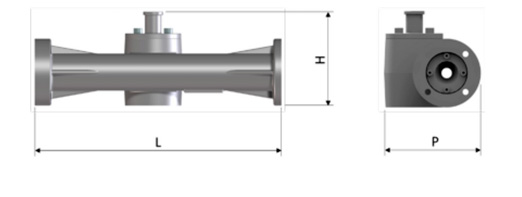

一般尺寸

mm) 现有尺寸

尺寸 H L P
DN40
142
325
124,5
DN50
142
375
143,3
DN65
154,5
425
163,5
DN80
193,5
605
185
尺寸 功率 (KW) 型号 CODE INNER INSERT Ø [MM] SPUD DRILL Ø [MM]
DN40
98
G-MAIGLA00065MV
MV2-40
20
8
DN50
158
G-MAIGLA00066MV
MV2-50
26
12
DN65
265
G-MAIGLA00067MV
MV2-65
34
18
DN80
366
G-MAIGLA00069MV
MV2-80
40
22

零压调节阀

比率调节器

Glass Service文丘里混合器与零压调节阀和比率调节器结合使用，以控制预混合燃烧系统中的空燃比。

零压调节阀的工作原理是在调节器出口处保持大气压力，即零压力。文丘里混合器的空气流量增加，从而增加燃气管道上的吸力。为了保持零出口压力，调节器自动打开其燃气阀门，增加流入混合器的燃气量。空气流量减少时，吸力下降，调节器阀门关闭以保持零压力。

安装提示

为避免燃烧不稳定，强烈建议：

  • 不要在混合器出口处安装弯头

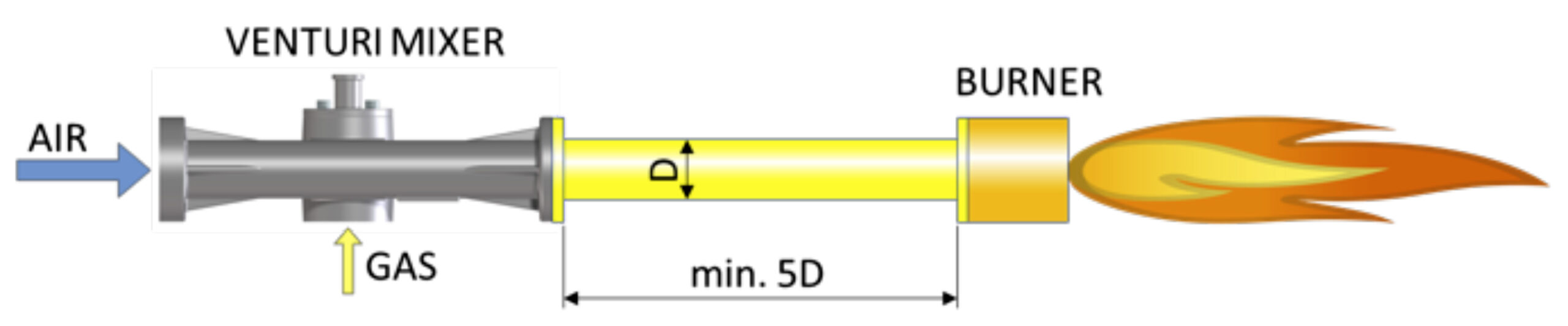

  • 在文丘里混合器和烧枪之间至少留出管径5倍的距离

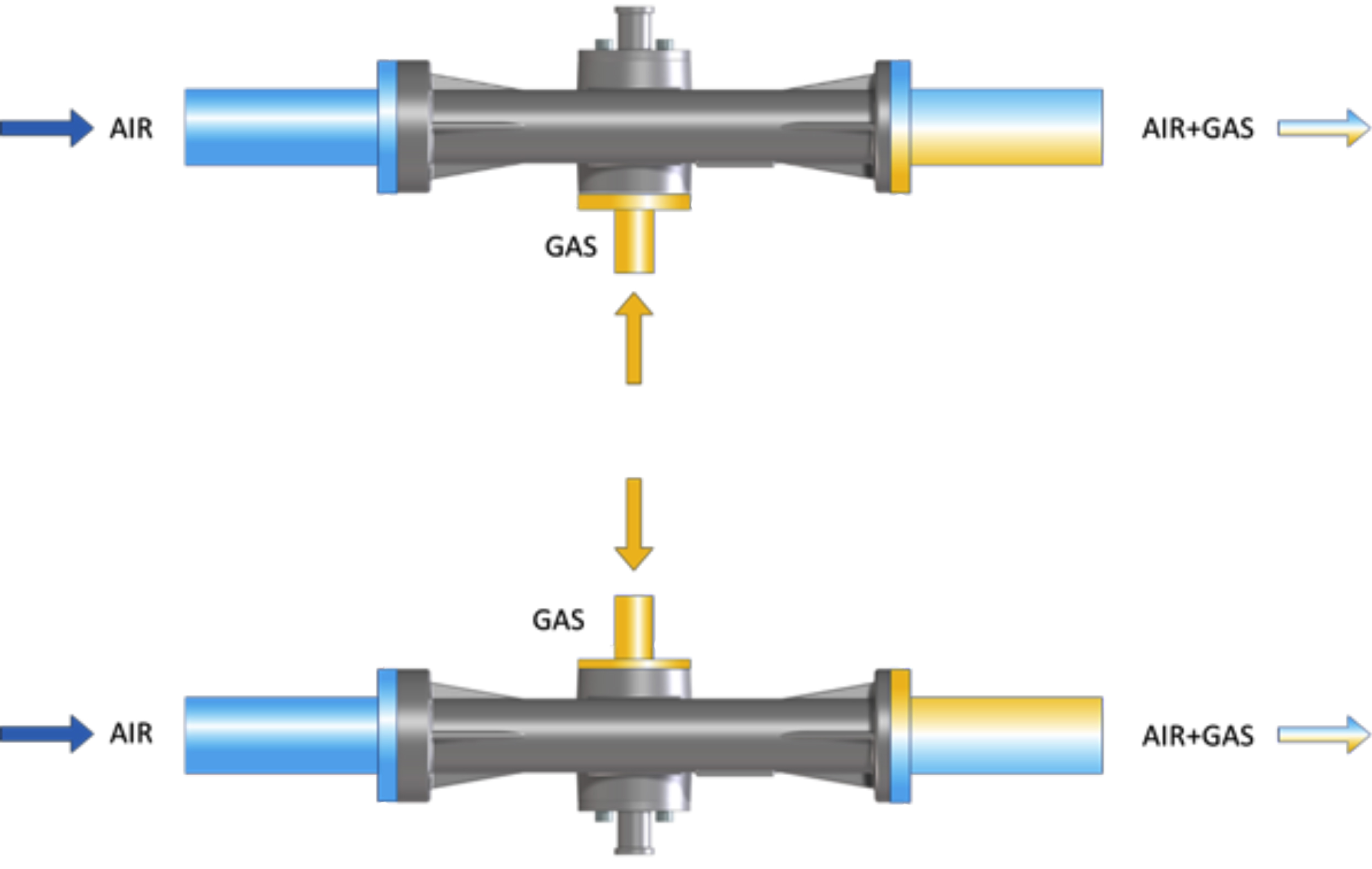

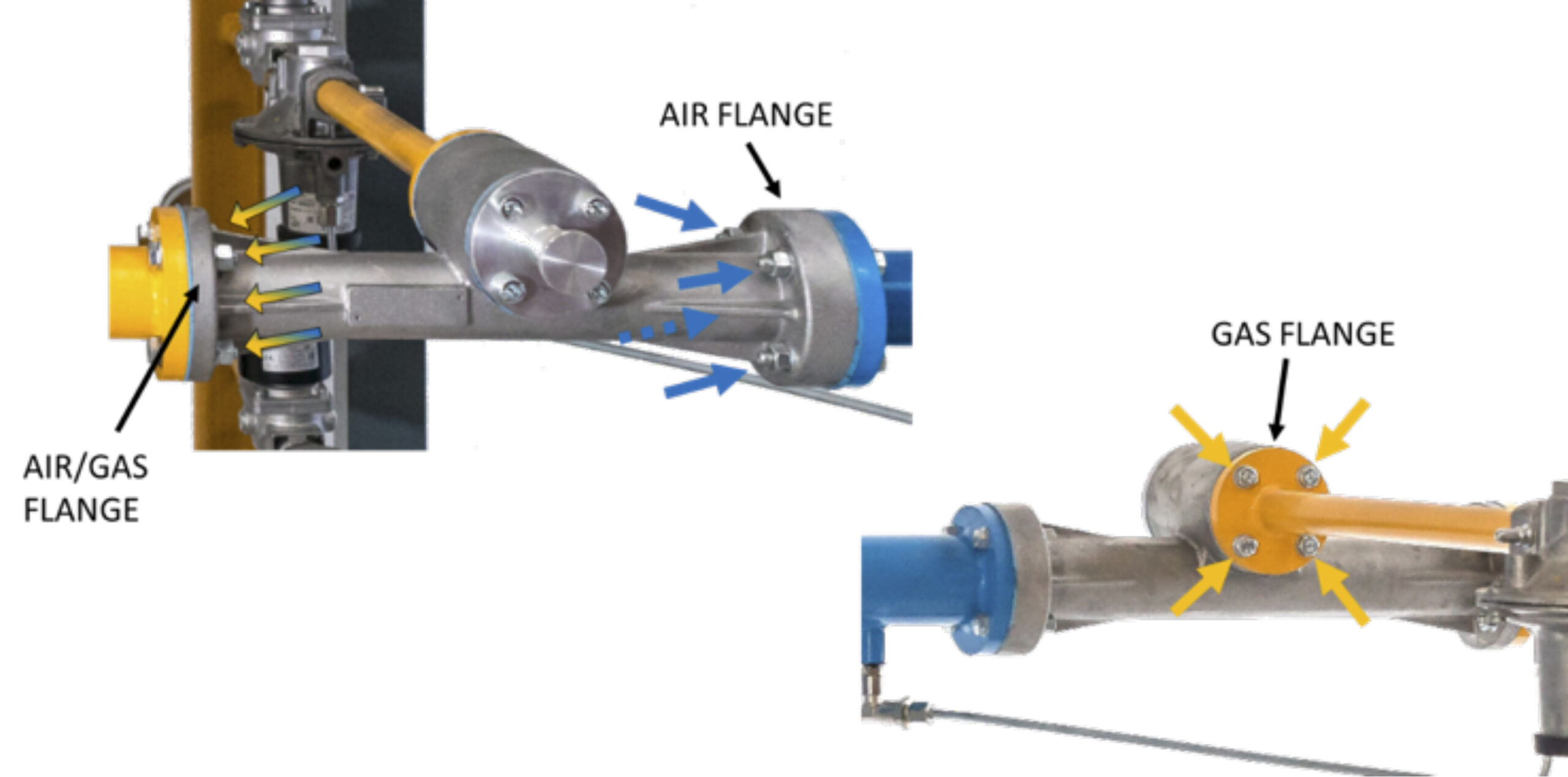

如下图所示，文丘里混合器可安装于对称配置中，混合器根据燃气供给线路配有可替换的燃气入口。

维护

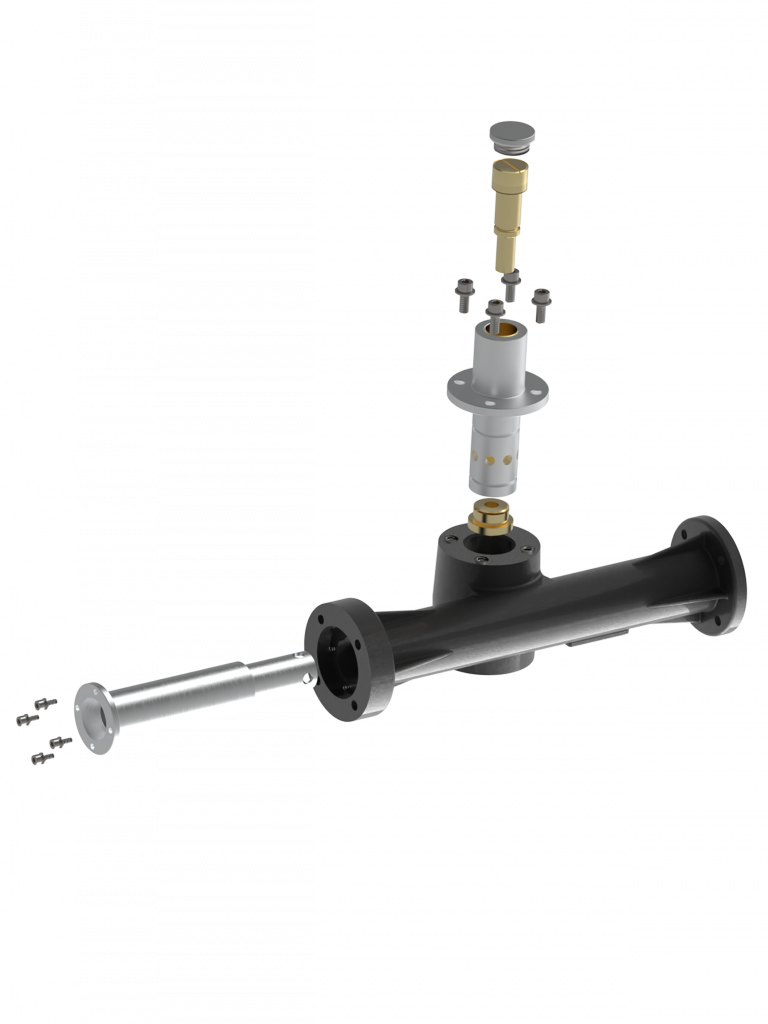

该系统的设计方便易用，满足用户需要，且维护或校准阶段花费时间很短。只需卸下几颗螺丝，所有相关部件都可以获得。
