供料道和分配料道燃烧系统

节能的供料道和分配料道燃烧系统对于玻璃行业稳定的生产质量至关重要。良好的控制必不可少，特别是对于特殊或彩色玻璃（如绿色、琥珀色），供料道上部构造中稳定的氧化还原条件对高质量生产至关重要。

Glass Service开发的供料道和分配料道燃烧系统是其在玻璃行业22年的经验积累而来的成果。该系统采用预混合燃气/空气类型，可以使用天然气或液化石油气。

可用链接

下载手册

该燃烧系统满足当今玻璃行业的需求：

GADP燃烧系统

在整个流量范围内实现正确的燃烧比（3-50mbar的歧管压力）

线性流量阀控制特性

在烧枪压力波动期间保持稳定的比率条件，易于控制和调整沿窑炉纵轴的温度分布

烧枪喷嘴更换或清洁后，比率条件保持稳定

轻松精确手动设置各区的燃气/空气比例

大流量，尺寸范围广（从DN25到DN100）

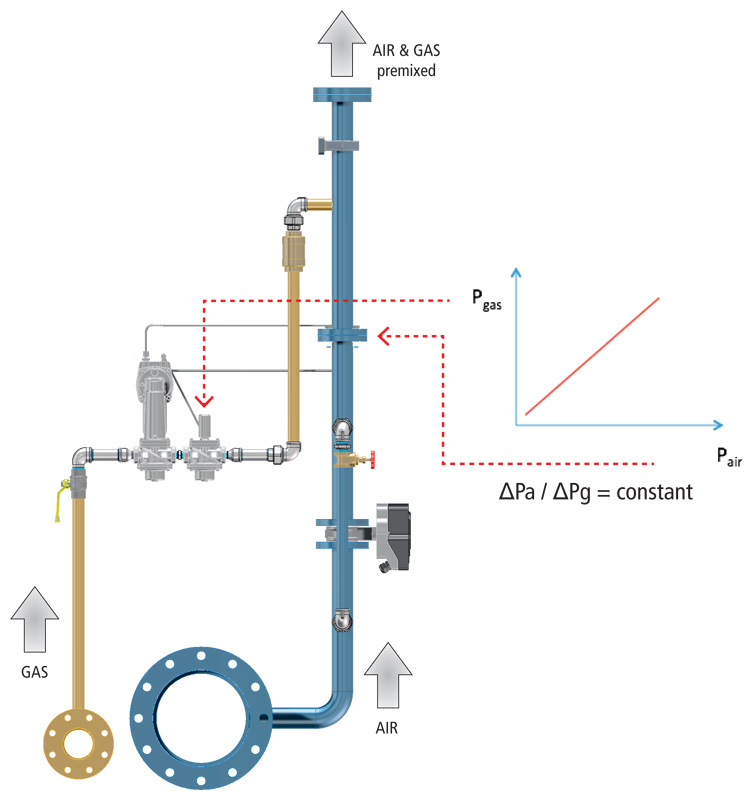

GADP燃烧系统是基于空气孔板处的DP（压差）和燃气调节阀处间的恒定比率。GADP不受烧枪压力波动、烧枪喷嘴污染或堵塞的影响。

GADP技术适合用于中高烧枪流量应用。在高流量的情况下也可使用蝶形空气阀。

使用GADP的歧管压力从6到50mbar不等，Glass Service能够为低压和高压应用提供烧枪系统。

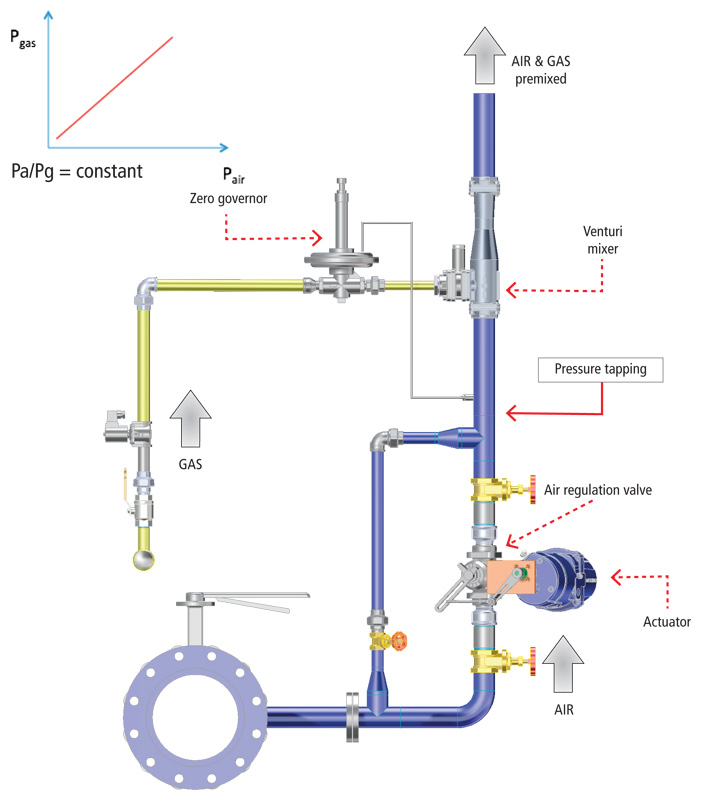

标准混合器-零压调节阀 (ZGT)

线性空气阀
手动空气阀流量最大设置
高回路控制稳定性
在整个操作范围内保持高比率稳定性
压力表接头上游混合器
比率单区独立控制
推荐用于容器行业

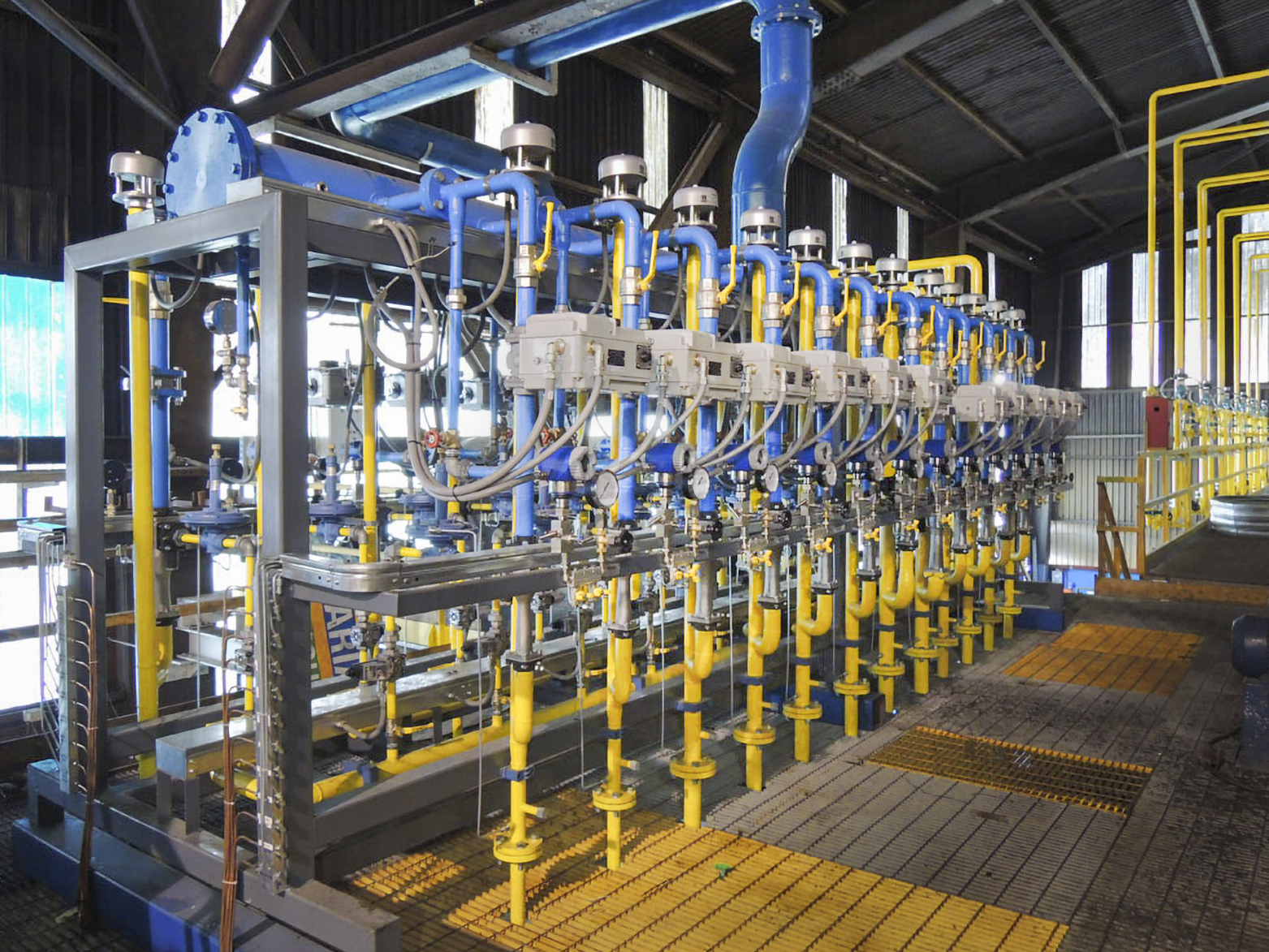

多年来，文丘里式混合器和零压调节阀一直是玻璃行业的通用标准，适用于所有玻璃类型，包括餐具、容器和特殊玻璃。该系统是基于烧枪处恒定的燃气/空气比例来设计的。Glass Service在传统系统的基础上开发了一种新型ZGT燃烧系统，其在技术上得以改进，提高了燃烧系统的质量和性能。Glass Service的解决方案提高了系统的性能和燃气/空气比例的稳定性。

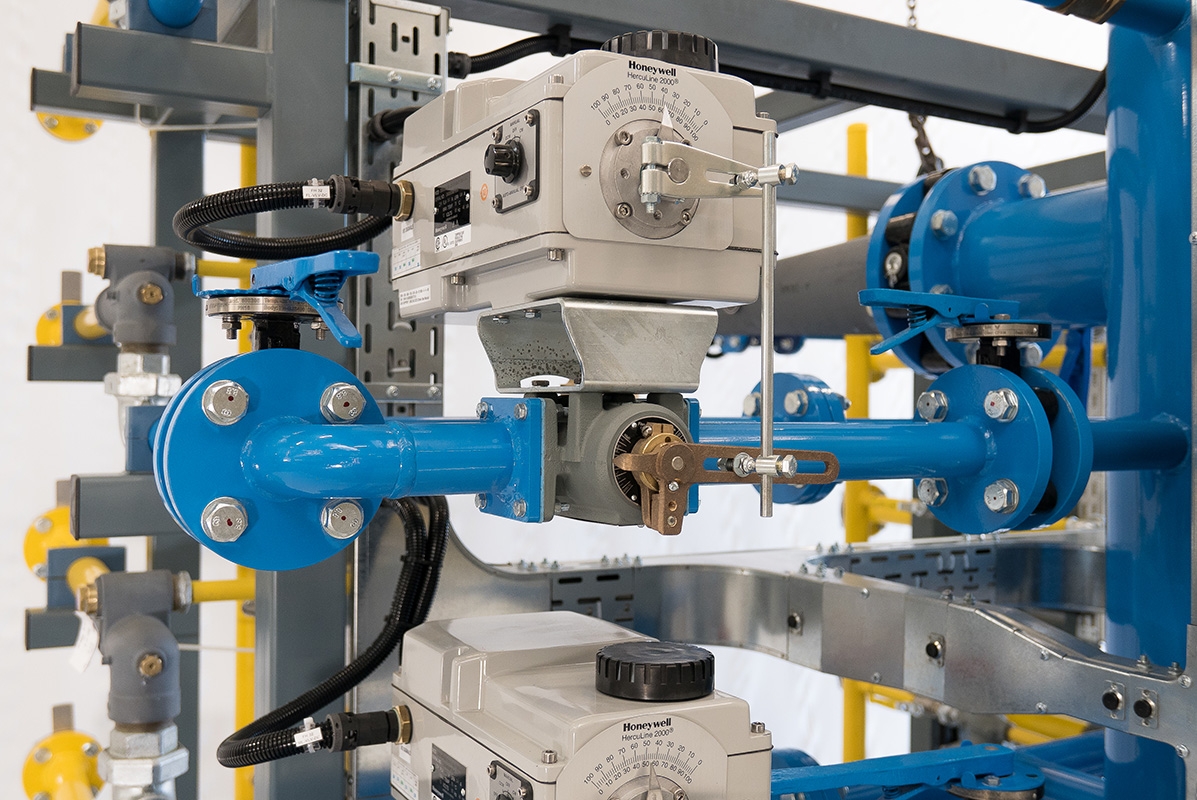

Glass Service采用特殊设计空气阀，可通过手动调节气帘调整，以获得所需的最大流量。最大空气流量可以在安装过程中按区域设置，以将伺服电机阀设置为最大值（100%打开）。伺服电机和阀门的整个行程提高了回路控制的稳定性。

文丘里式混合器上游的零压调节阀压力表接头增加了燃气/空气比例范围，并在零度调节阀损坏时减少气体泄漏的风险。使用ZGT时的压力范围为3到50mbar，Glass Service能够提供低压和高压烧枪系统。由于在整个范围内，特别是在低压和低流量的情况下能保持稳定性，该系统被强烈推荐用于容器行业。

OMN燃烧系统

全范围内保持高比率稳定性
时间上保持高比率稳定性
推荐在容器行业使用高性能料道
推荐在容器行业使用高性能料道
(green and amber)
根据具体的燃烧区流量定制空气孔和燃气针尺寸

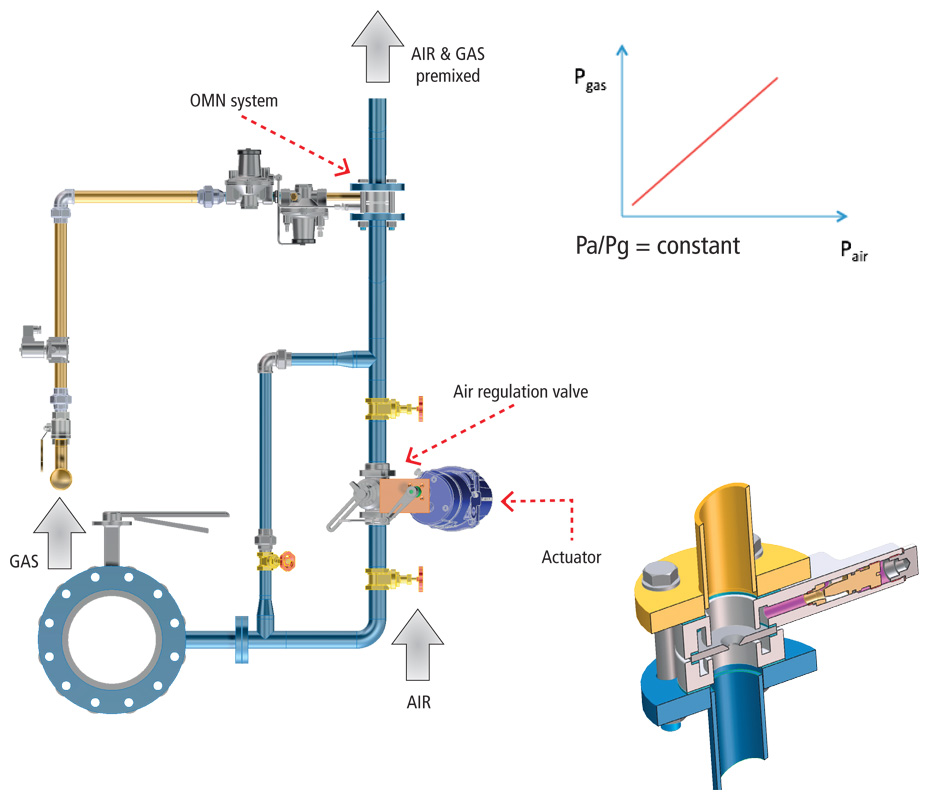

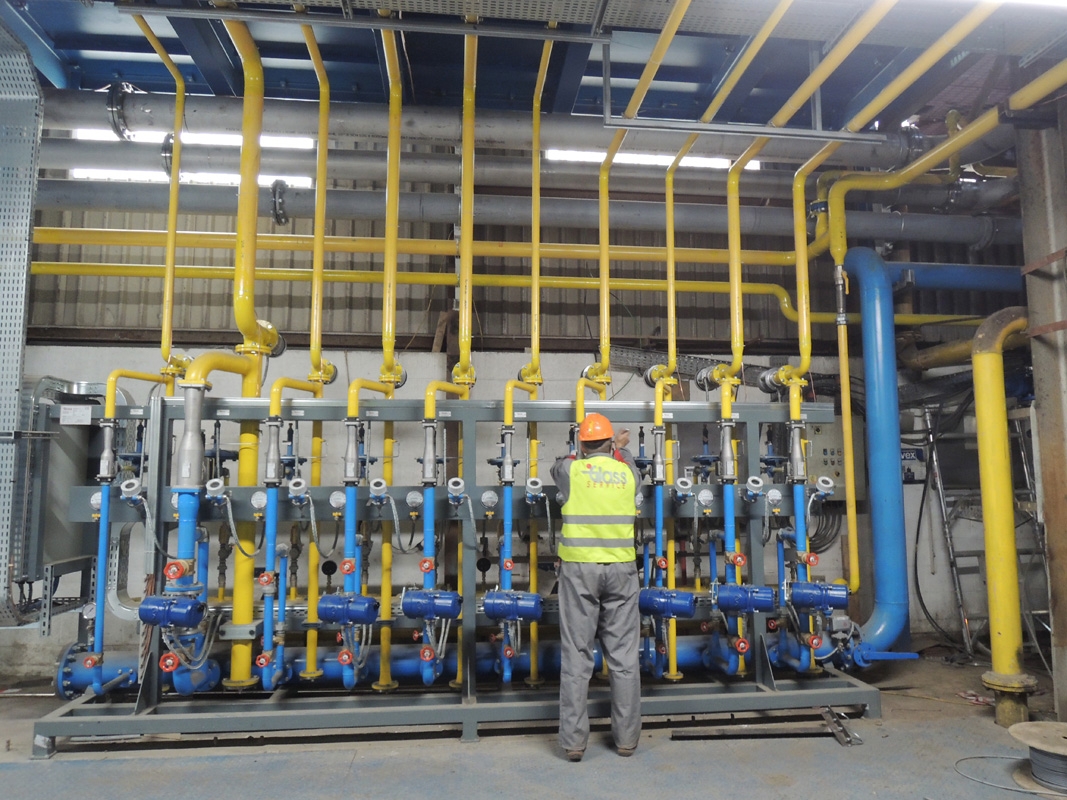

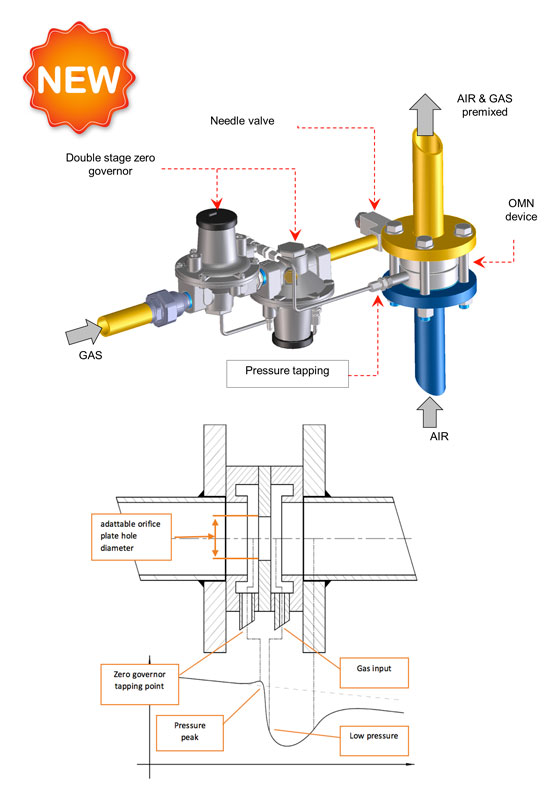

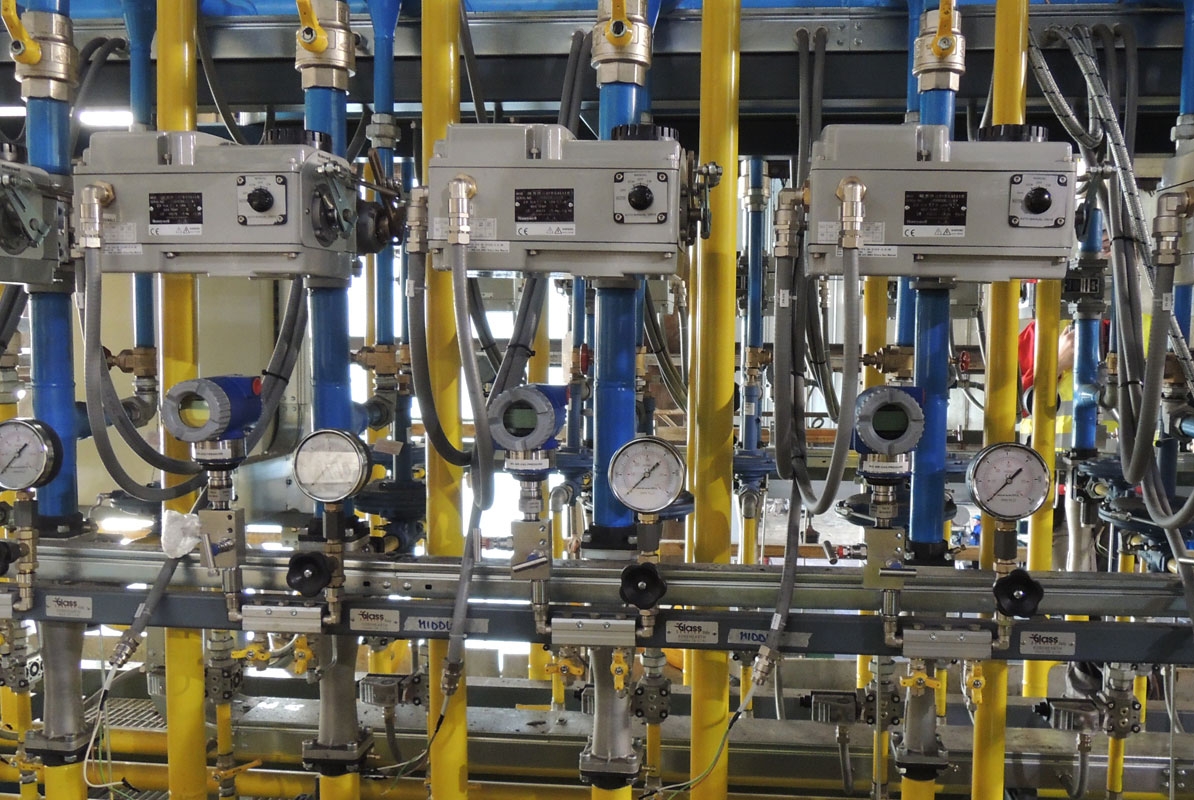

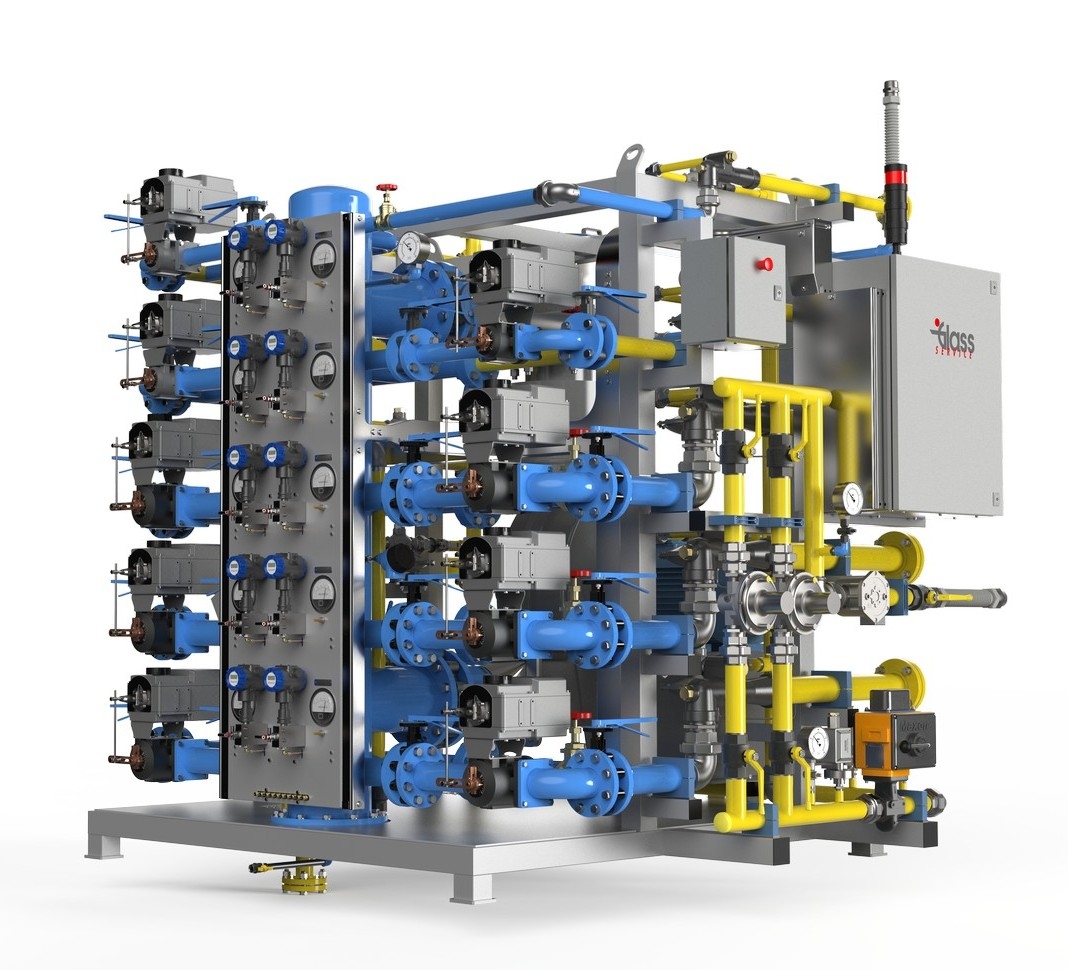

Glass Service利用新的OMN设备推出一种新型燃烧系统概念。该系统采用全新燃烧比控制概念。系统包括一个空气孔板和一个双极零压调节阀。零压调节阀的压力表接头位于孔板法兰腔体的上游。腔室中存在导致流量限制的过压。

燃气输入在孔板下游的孔板腔体中，由高精度燃气针阀调节。空气孔板和燃气针阀尺寸为每个特定燃烧区专门设计。另一项创新是采用了双极零压调节阀。这提高了全范围内实时的比率稳定性。

在整个操作范围内保持高比率稳定性
比例稳定，不需要调整
压力表接头在混合器上游
分区独立比率控制
能够在各种比率下操作
高精度燃气调节针阀
每个空气孔板和燃气针阀均为特定燃烧区设计，以提高燃料效率

使用OMN的压力范围为3到50mbar，Glass Service能够提供低压和高压烧枪系统。
由于在整个范围内，特别是在低压和低流量的情况下能保持稳定性，该系统被强烈推荐用于容器行业。

OMN系统确保了在整个流量范围内保持燃气/空气比例稳定性，无需随时间推移进行调整。

结构细节

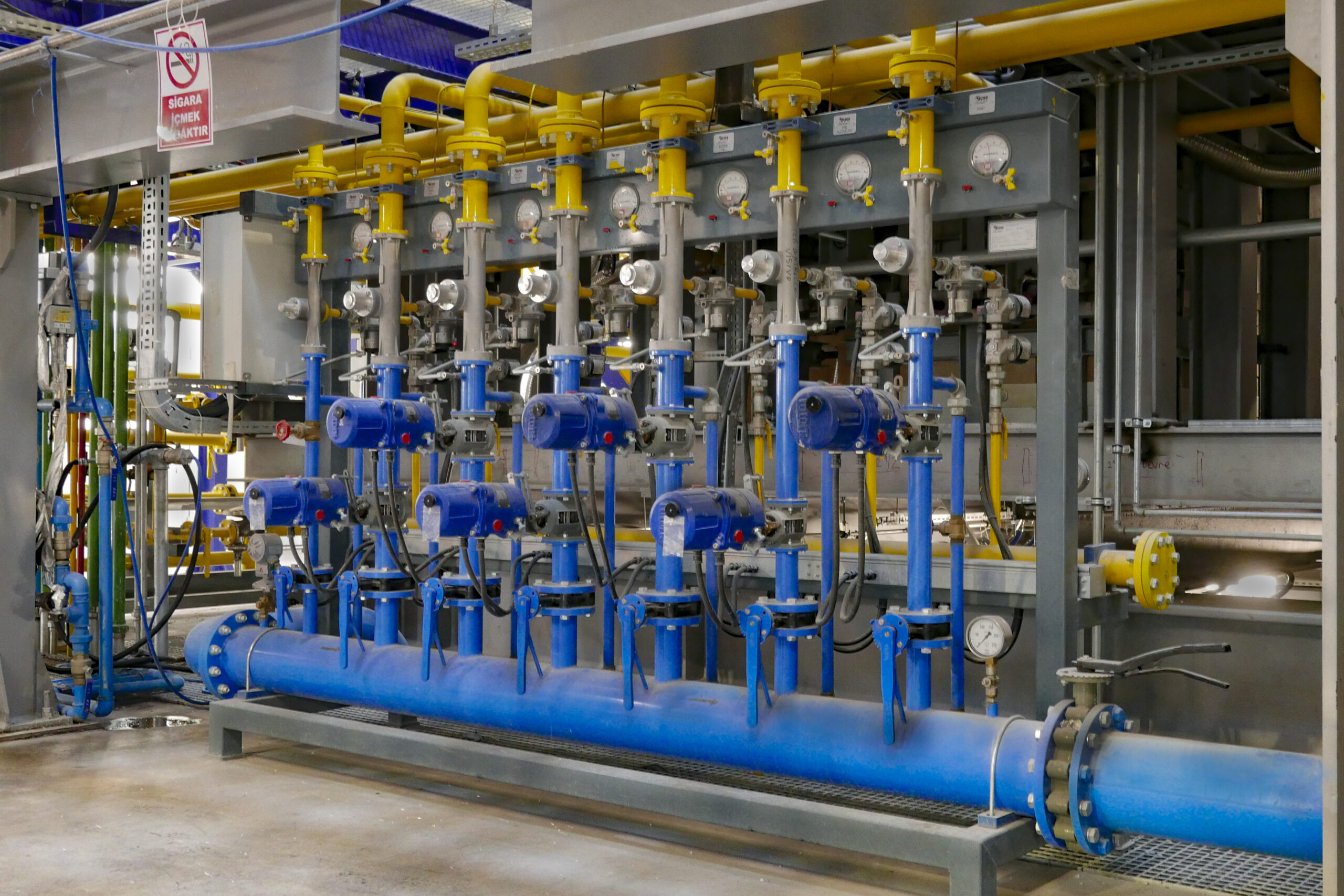

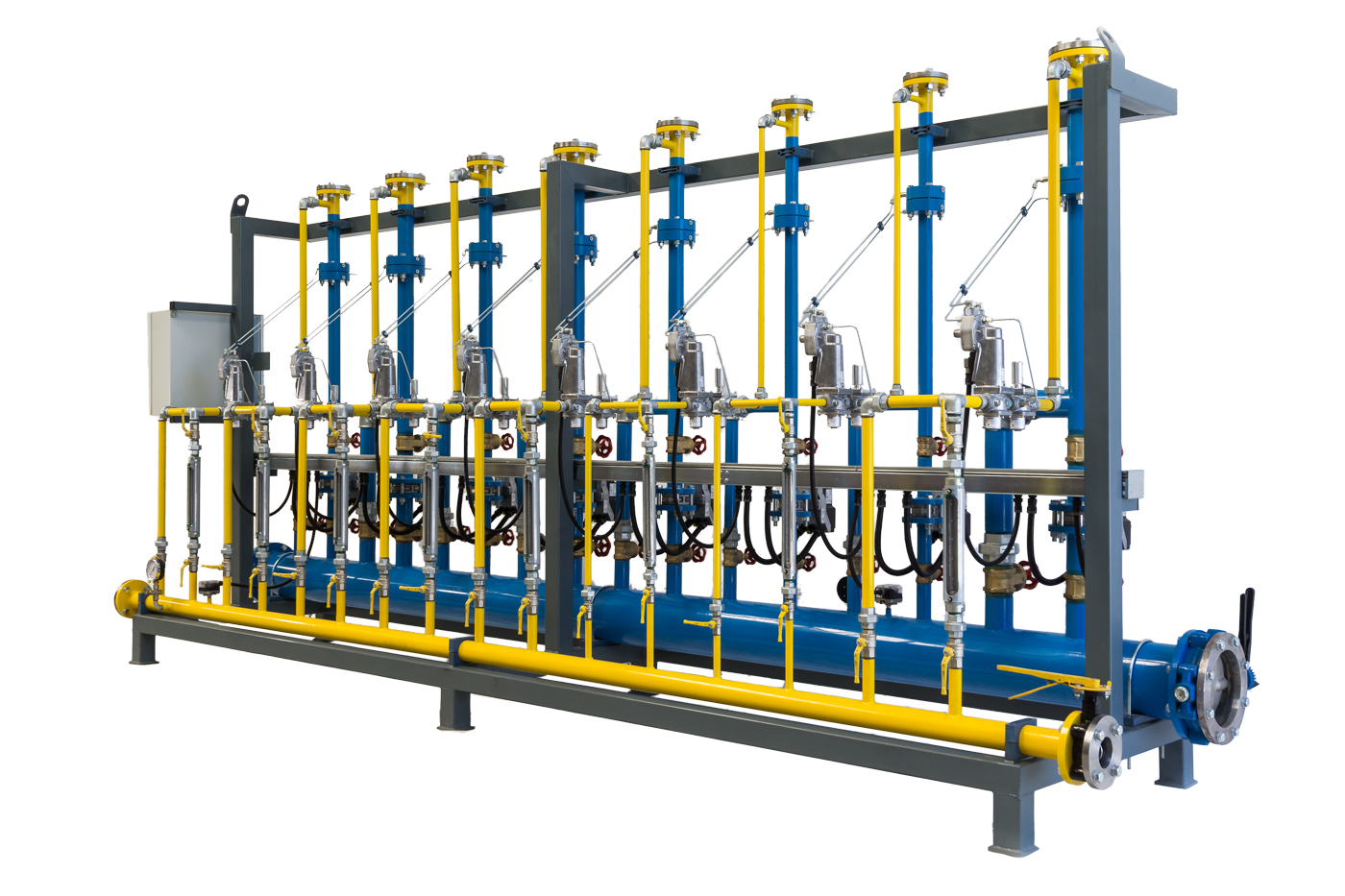

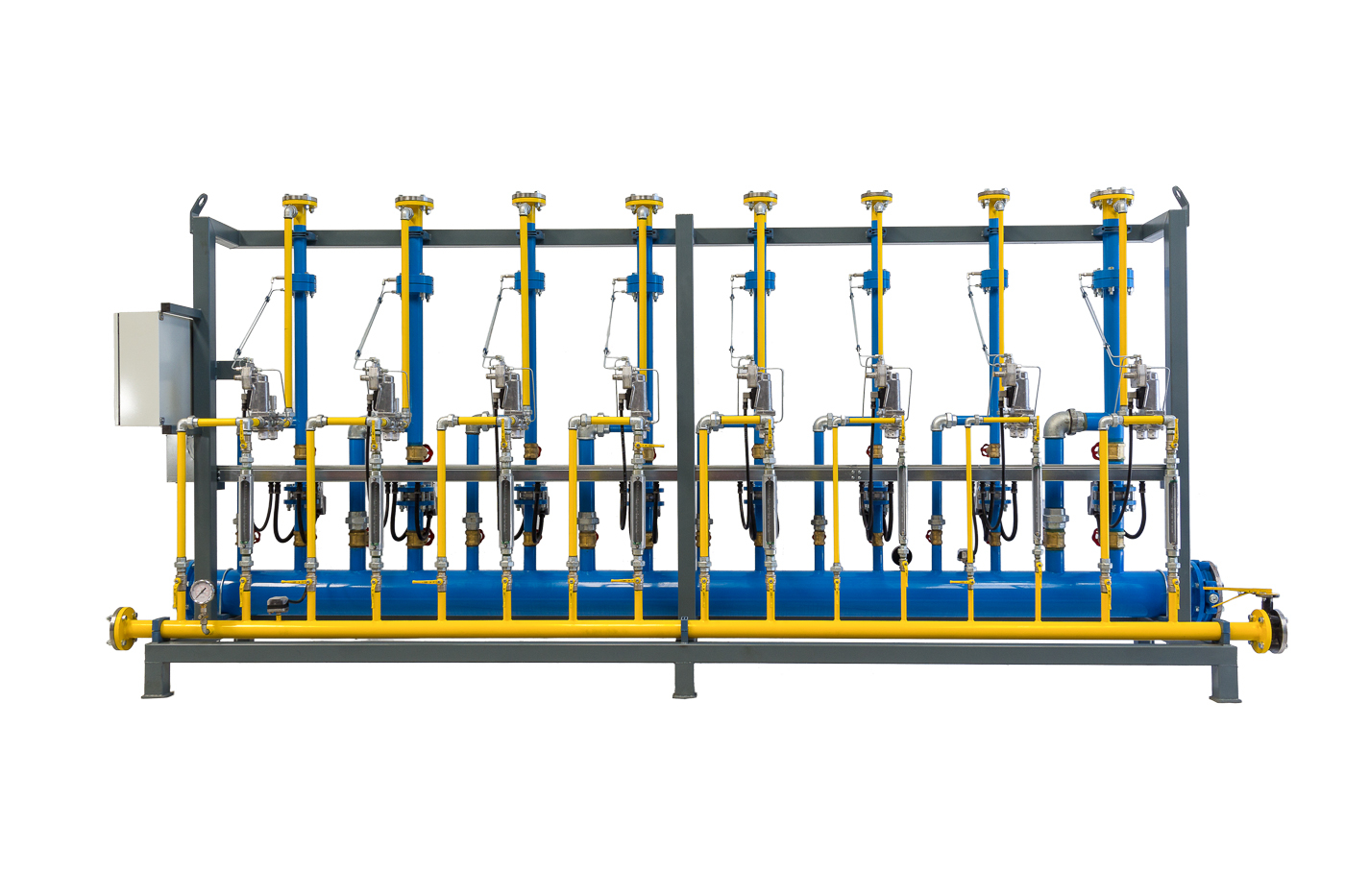

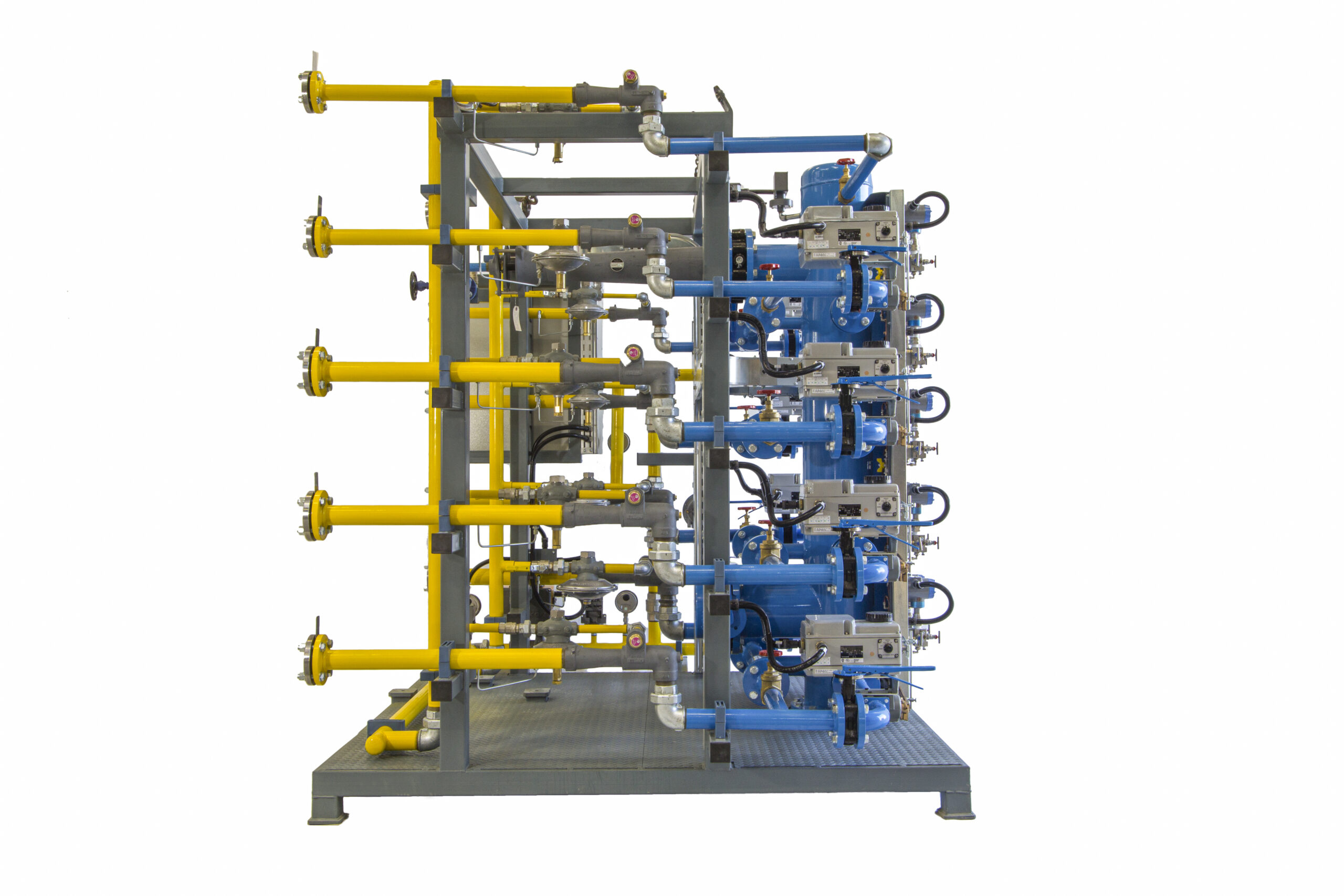

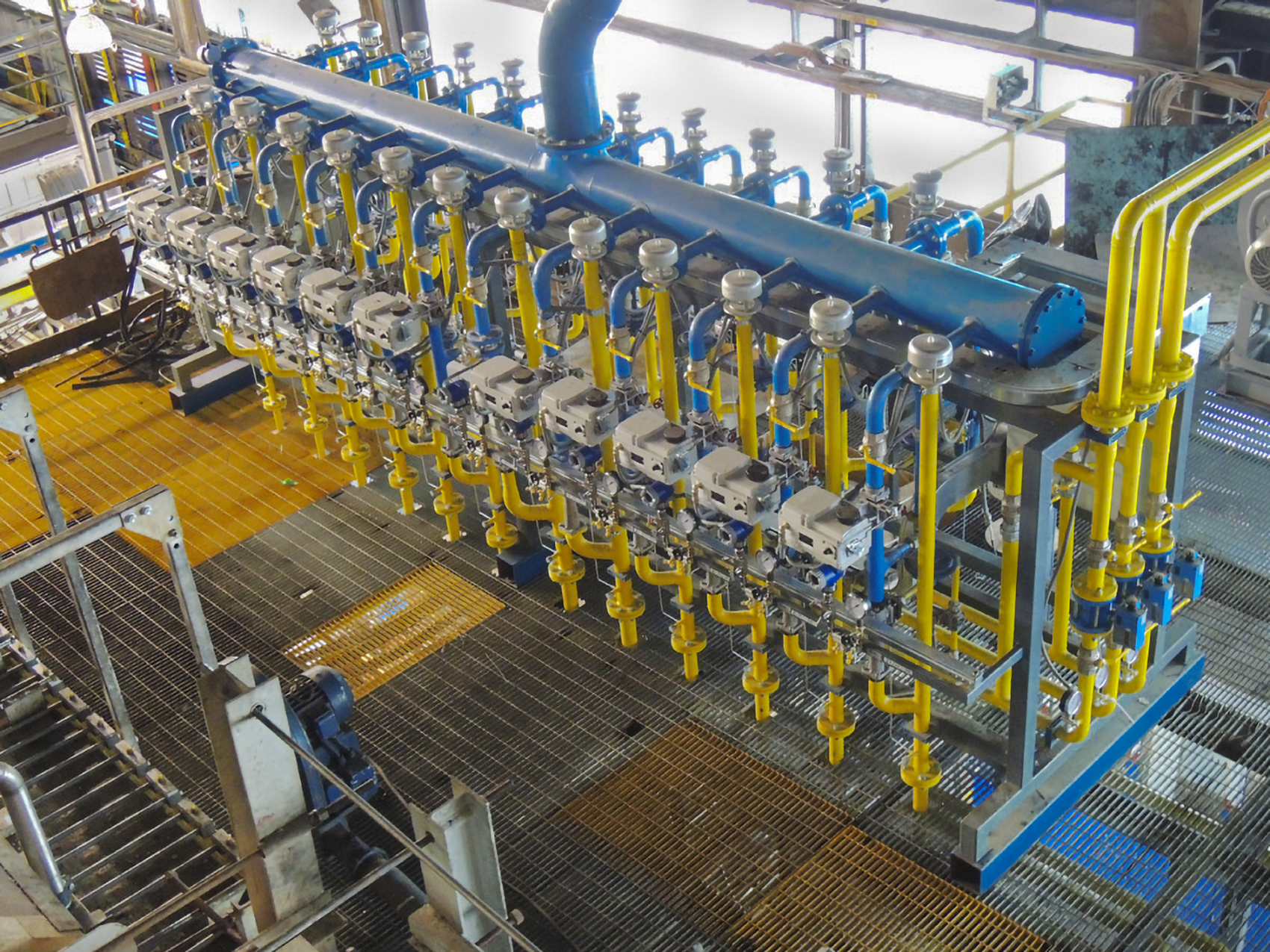

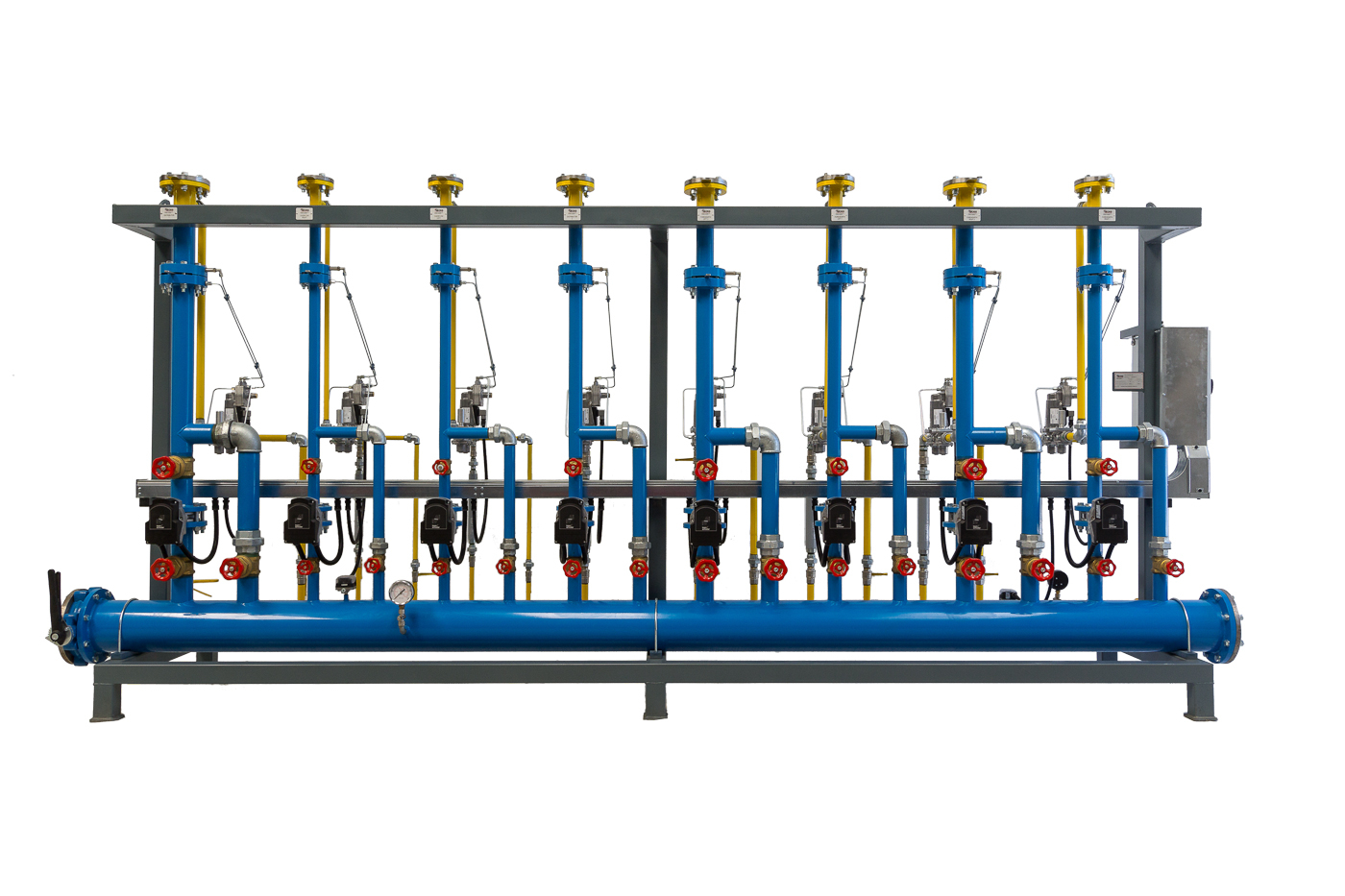

Glass Service设计的供料道和分配料道燃烧托盘结构紧凑，易于安装。燃烧系统预先安装在托盘上以便安装，并配备所有必要的最新设备，以达到最佳性能。每个区域均安装了所需技术（ZGT；GADP；OMN）。为了达到最佳性能，还安装了其他设备。

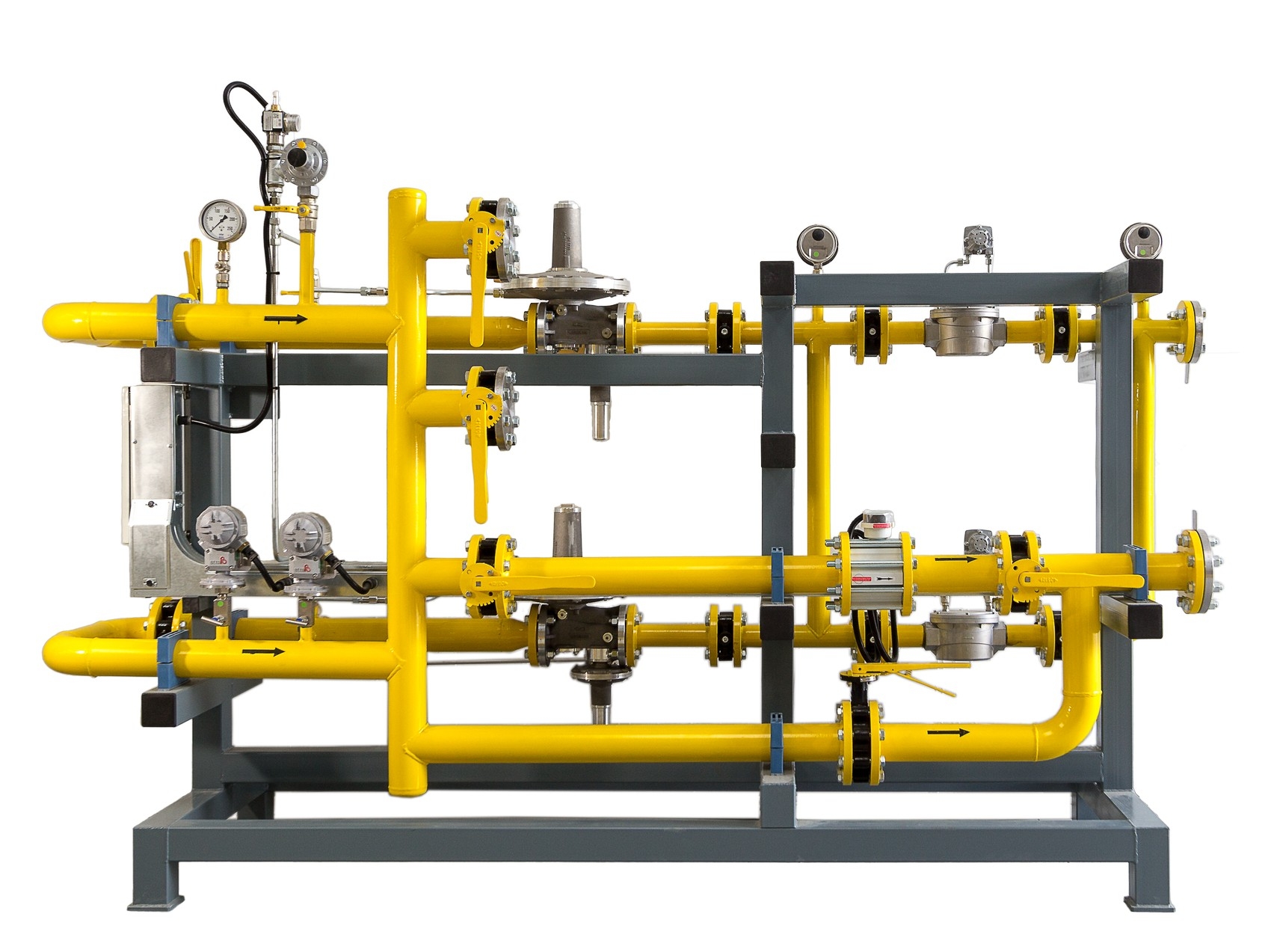

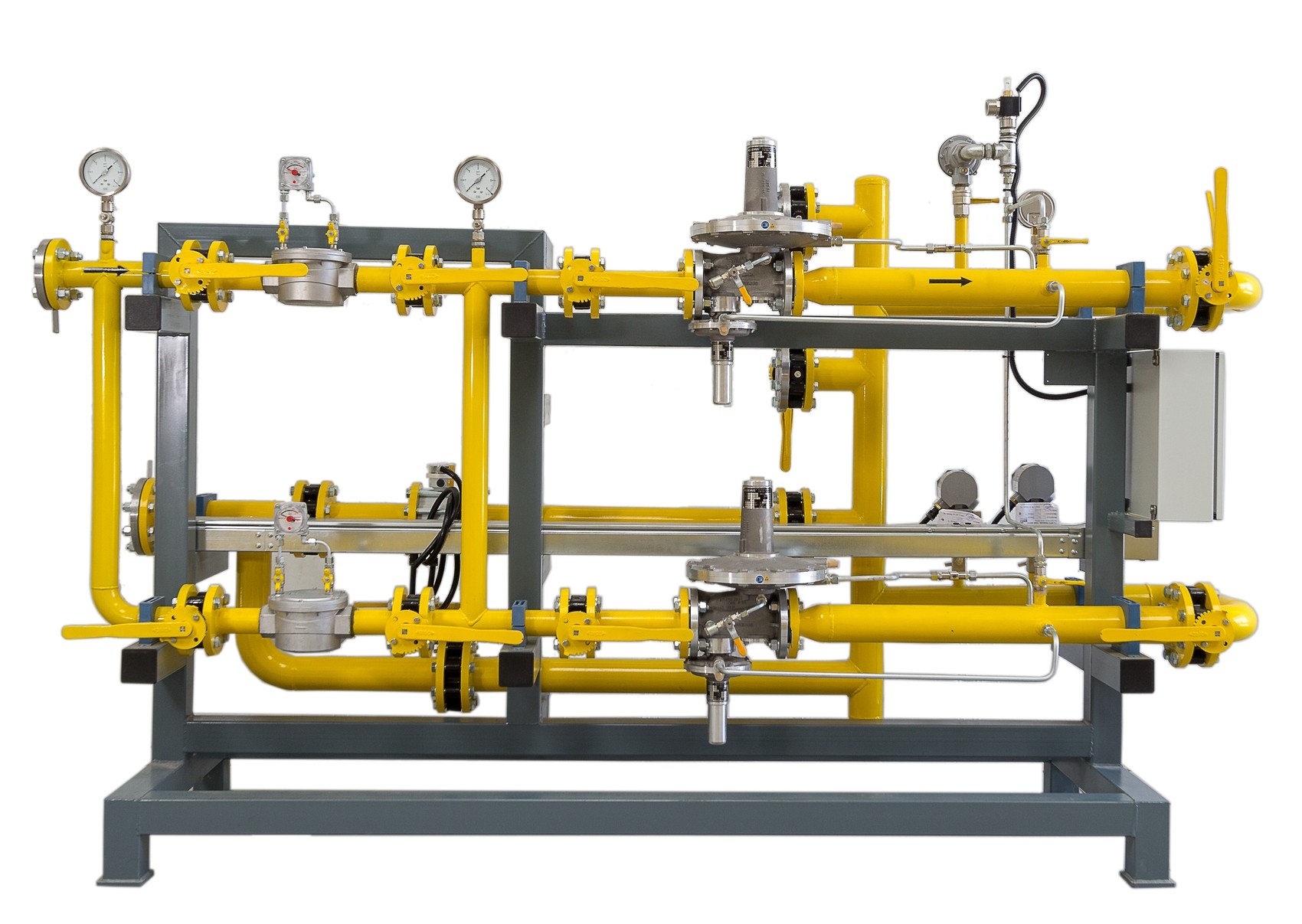

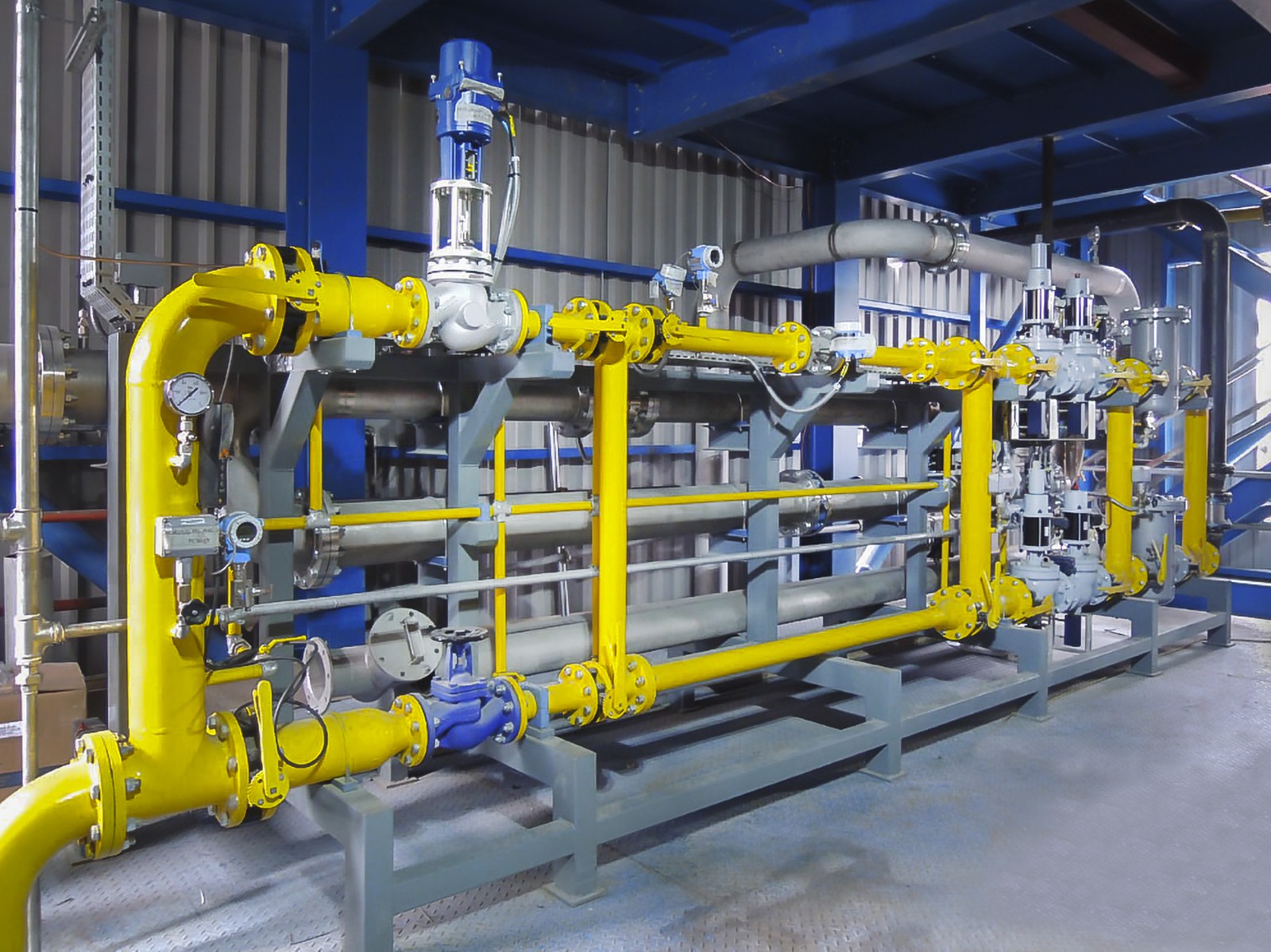

Glass Service还提供安装托盘的安装燃烧空气风扇，带有维持压力稳定的逆变器驱动或直接驱动装置。Glass Service还可以提供燃气调节阀冗余阀组。

烧枪和歧管

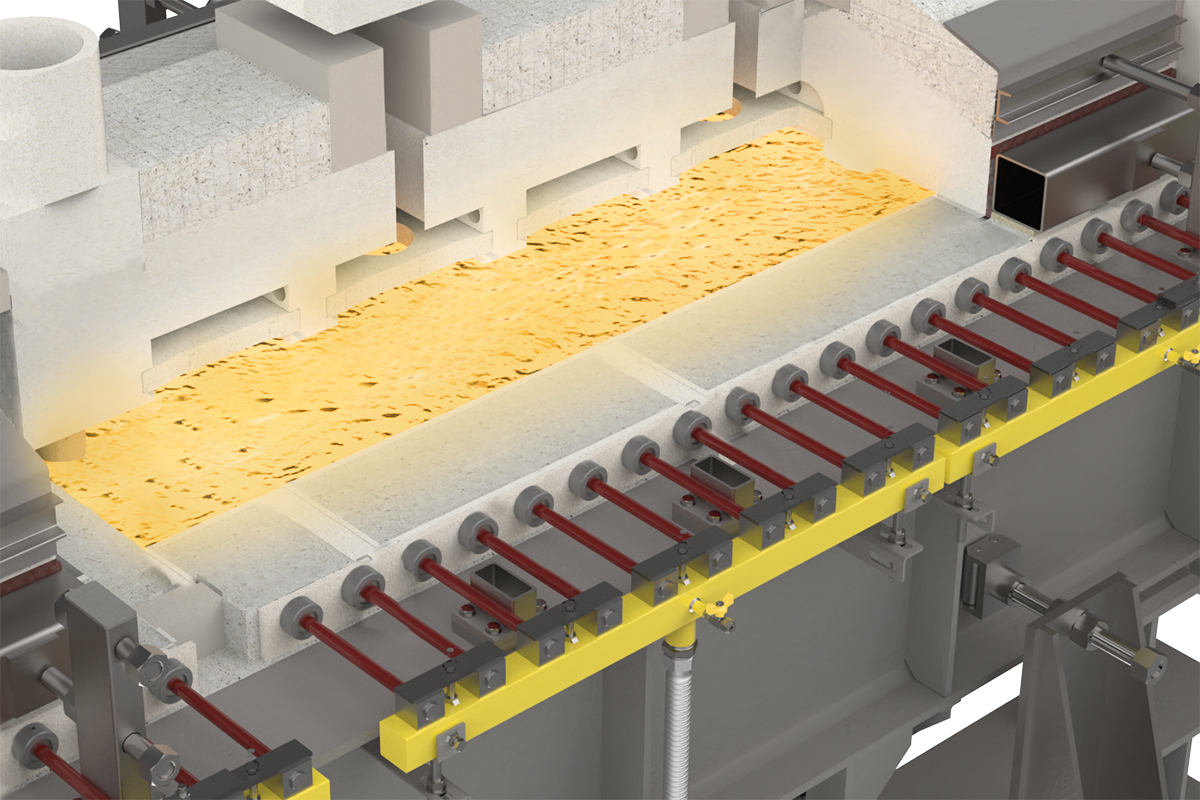

Glass Service开发了供料道和分配料道烧枪技术，以及料道罩所需的歧管和安装装置。烧枪完全密封在耐火材料中。烧枪喷嘴有多种尺寸可供选择，可根据要求提供不同喷嘴直径。

1/4 inches / 6,3 mm

3/8 inches / 9,5 mm

9/32 inches / 7,1 mm

5/16 inches / 7,9 mm

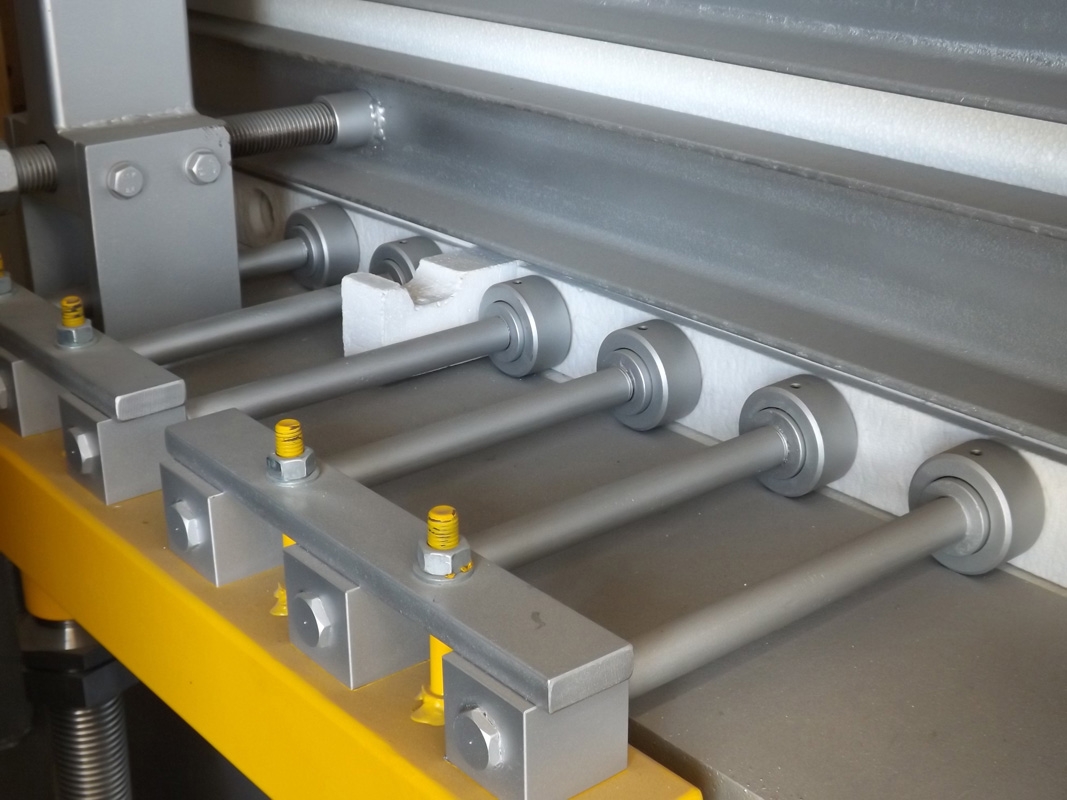

烧枪用特殊的耐高温钢制造。烧枪配有歧管和支架，可朝3个方向移动，以便在加热后更好进行安装和调整。每个歧管都配有长的柔性连接和用于烧枪维护的手动关闭阀。
