戽斗型加料机

加料机是玻璃窑炉中最重要的设备之一，因为其对窑炉的性能有重要影响。Glass Service研发出多种型号与规格的加料机，可满足不同窑炉类型、特定的玻璃生产和窑炉尺寸要求。

对于每种窑炉和玻璃类型，选择合适的加料机和投料方法有诸多优势:

提高窑炉出料量

降低能耗

降低飞料效应

减少玻璃液位的波动

减少氮氧化物形成

可用链接

下载手册

加料机设计

Glass Service加料机设计坚固，可在鼓形罩的严苛环境中连续运行。

该设计针对每周7天24小时连续运行要求进行优化，以便达到快速方便维护。采用快速释放组件和简单机构，维护非常便捷。加料机的正确尺寸可减小玻璃液位的波动，且提高玻璃液位回路控制的精确度。正确和稳定的玻璃液位可提高整个成型过程的生产率。

Glass Service加料机使用完全密封的鼓形罩，可通过减少空气进入而减少氮氧化物生成。

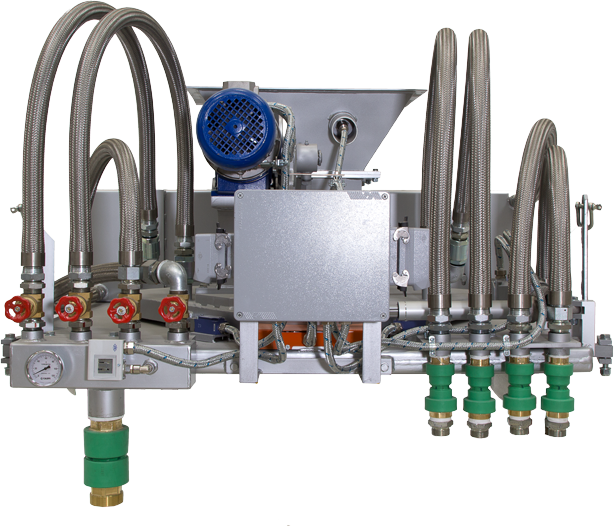

戽斗型加料机

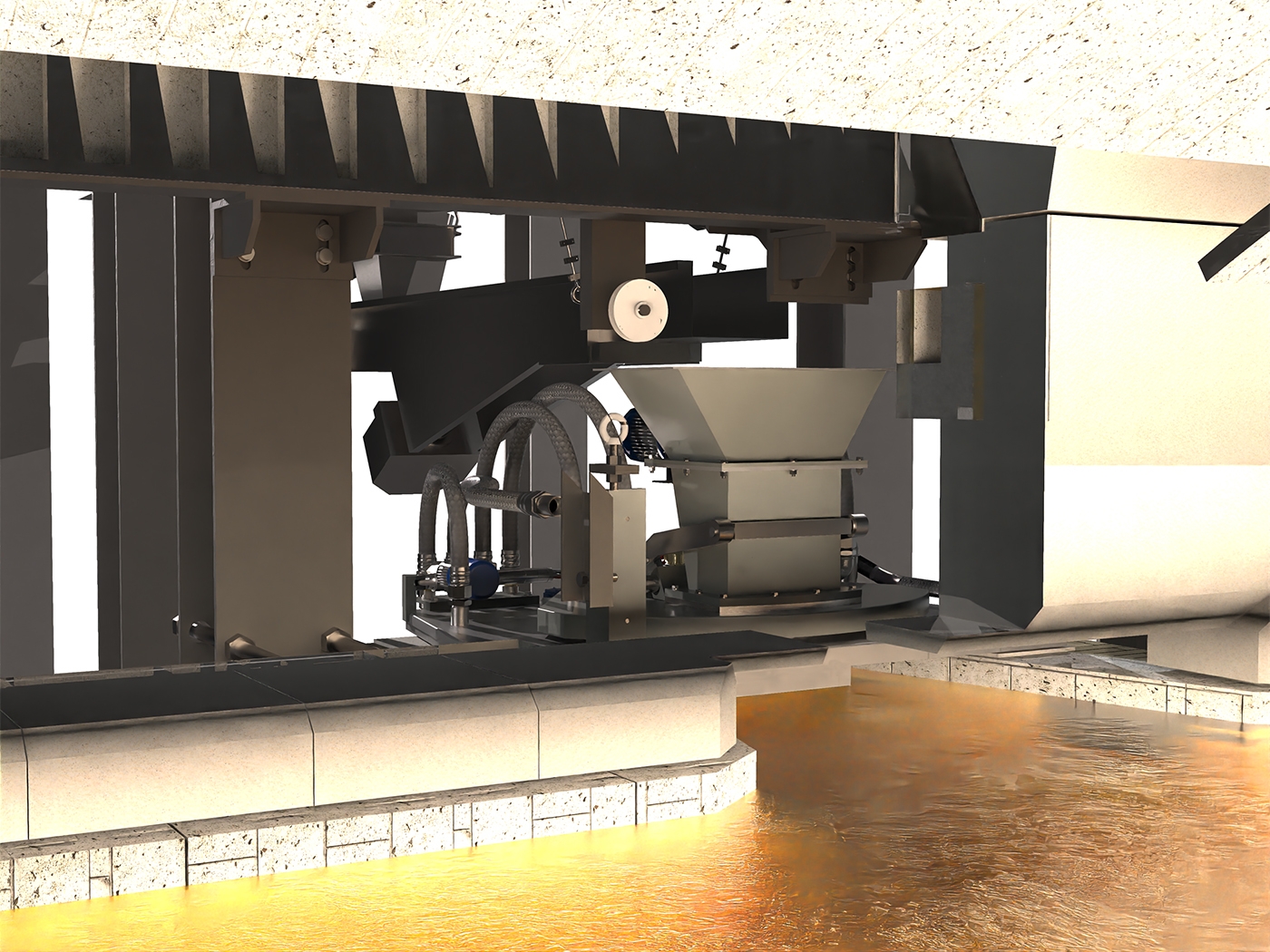

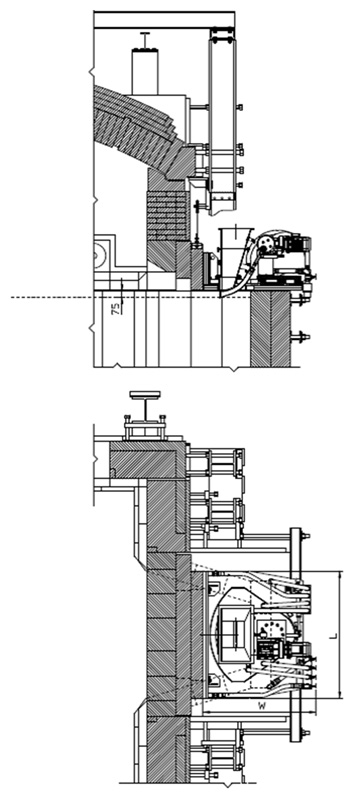

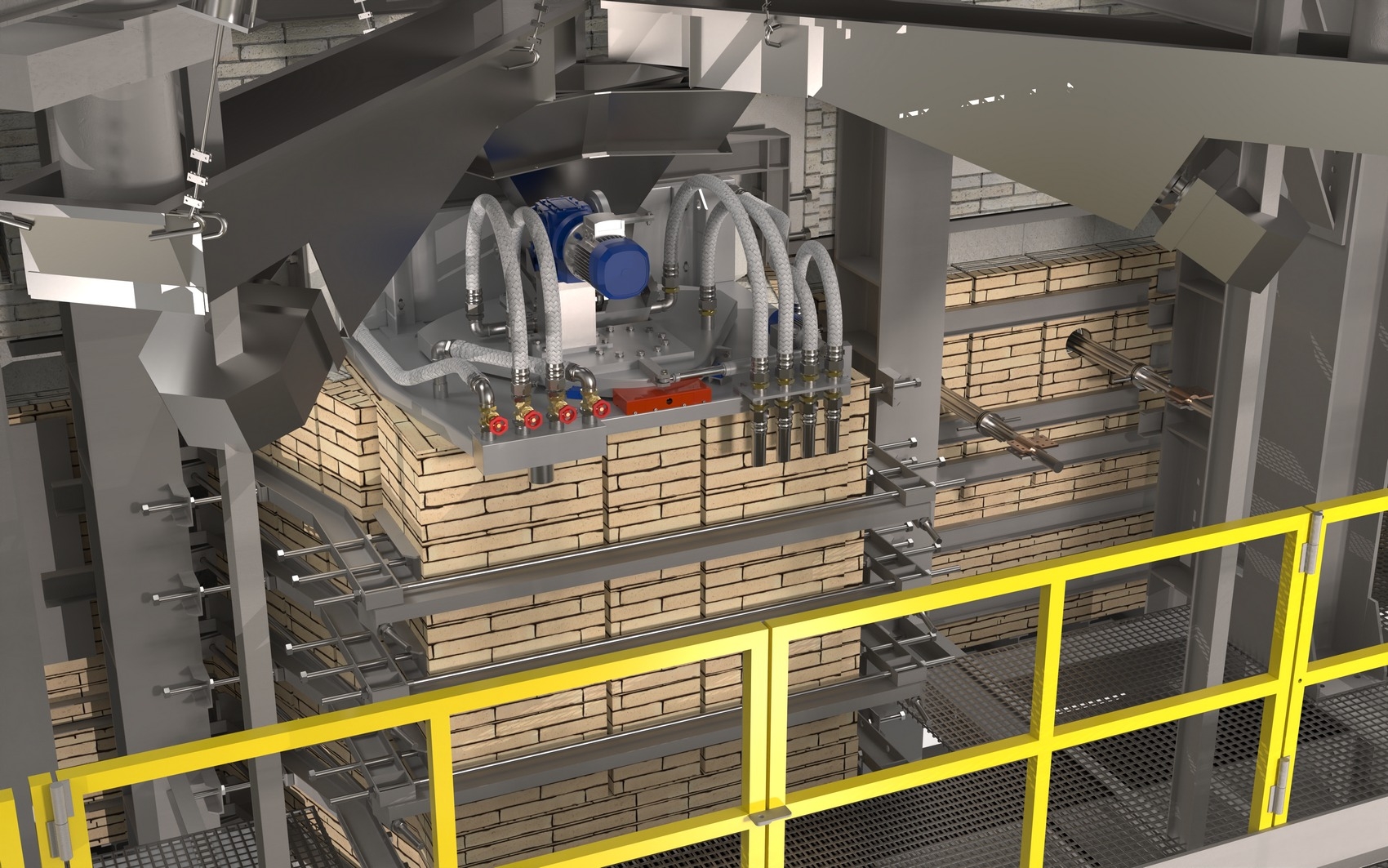

我们开发的加料机主要遵循简单、灵活、可靠的原则。这些机器可轻松适应各种出料量，即便是在严苛的工作条件下也只用极少的维护。我们的加料机可直接安装并密封在鼓型罩侧壁砖块顶部，具有以下优势:

支撑结构基本上都带有双电焊水冷不锈钢罩。戽斗型加料机分为两种版本:

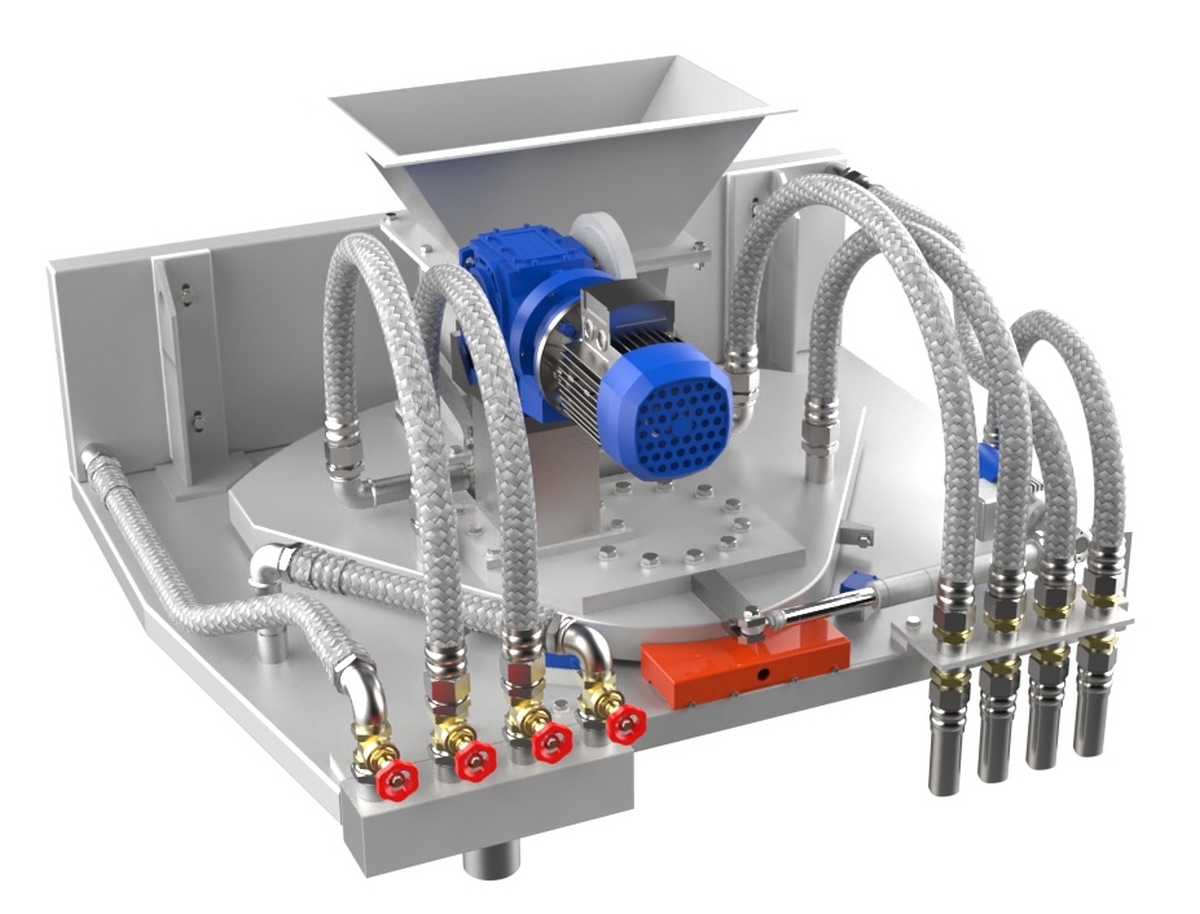

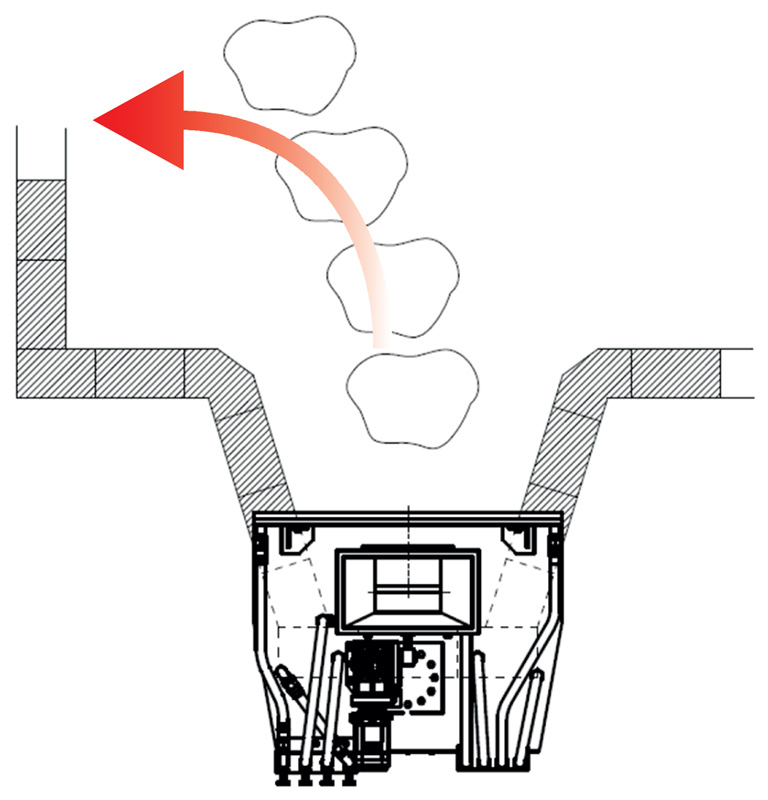

Fixed scoop type

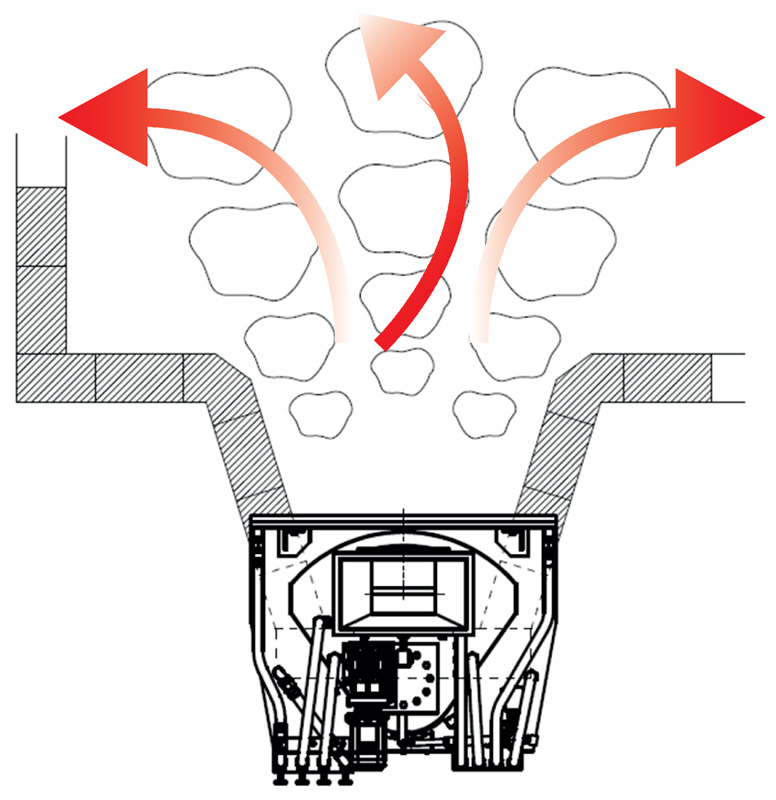

Oscillating scoop type

主要部件

加料机包括以下主要部件：

振动式包含以下附加功能:

曲柄杆机构用于操作戽斗机构——其可手动调节，以更好控制原材料流速。所有机器都已经过全面测试，并且配有耐高温电缆、组件和接线盒。为应对高温环境，戽斗由F类自动制动电机驱动且带有逆变器，并且配有独立气冷装置。

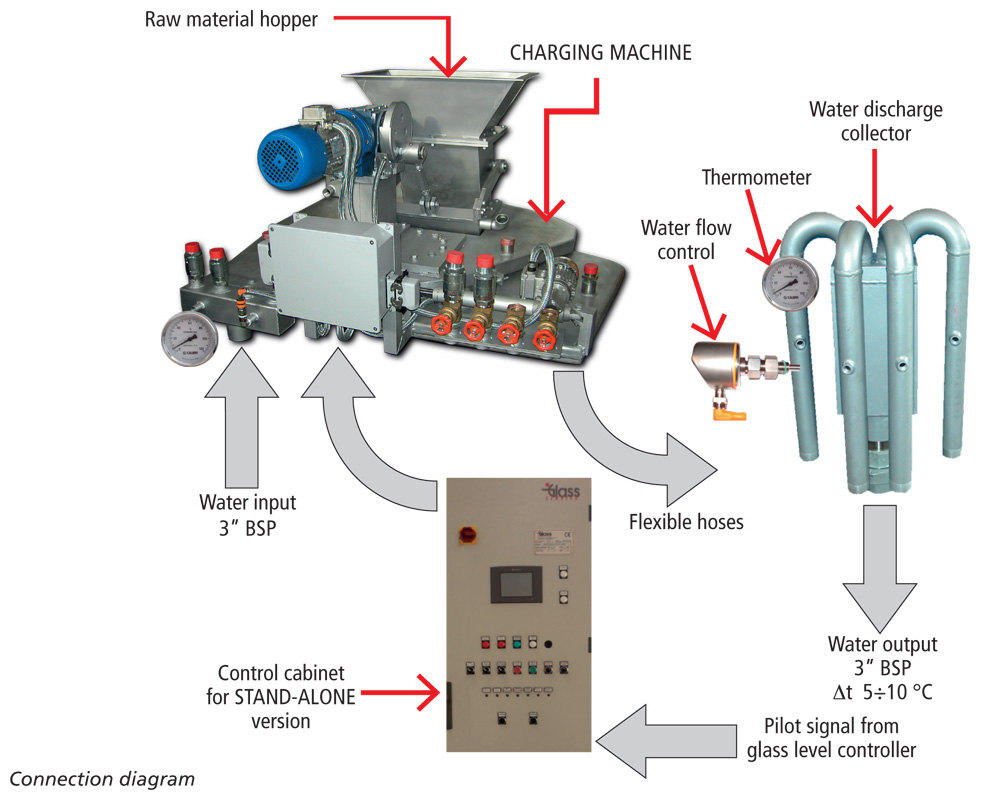

连接图

技术数据

型号		INF PO 250-100-AA	INF PO 400-180-AA	INF PG 400-180-AA	INF PG 600-280-AA
类型		固定式		振动式
戽斗宽度	mm	250	400	400	600
戽斗最大深度		70
戽斗速度范围	行程/分钟	6 至 30
曲柄齿轮位置		4
流速 @ 50 Hz	Kg/min	43 至 98	76 至 177		122 至 281
振动角度		-	-	44° (+ 22°)
振动位置数量		-	-	2,3 或 5
处理材料		玻璃配料 - 仅碎玻璃 - 玻璃配料和碎玻璃
最大碎玻璃尺寸	mm	25
水分含量		含水量0.5到3%
主电机功率	Kw	1,5
振动电机功率	Kw	-	-	0,13
电力连接		3Ph + E/400 VAC 50 Hz
水冷要求	liters/min	120			160
水冷入口压力	bar	2 至 4
进水口规格		经处理工业用水(4法国度)40 ppm 钙含量-@20至35℃时
水流控制		1个注水温度计 3个出水温度计 1个注水压力开关 3个出水流量开关		1个注水温度计 4个出水温度计 1个注水压力开关 4个出水流量开关

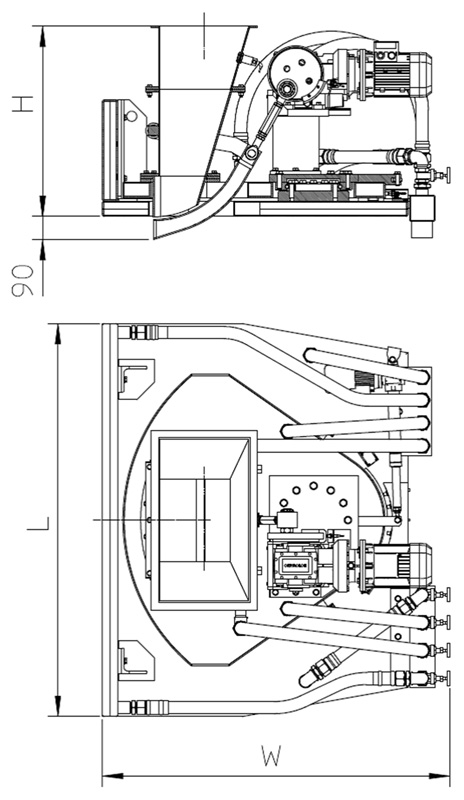

尺寸（长x宽x高）	mm	900x635x1230	1050x750x1230	1550x750x1360	1850x750x136
重量	Kg	325	400	550	600

控制板

加料机可通过本地控制板进行控制和驱动，也可通过合适的4-20mA信号连接到主控制室。控制板采用坚固的钢结构，交付时已完成接线与测试，可与加料机接线盒的特殊连接器连接。操作模式有两种:

a) 连续循环

b) ON-OFF循环

a)在连续循环-机器连续工作，投料速度可自动或手动控制

根据生产需要，在“自动模式”下通过远程4-20mA信号(来自玻璃液位控制)不断调整配料加料。在“手动模式”下，从控制板正面的自动/手动（AUTO/MAN）站手动设置加料机速度(1至100%)。

b)在ON-OFF循环下，操作员可通过设定定时器来停止或启动加料机。

在“自动模式”下，ON-OFF信号来自玻璃液位控制。机器在“ON”信号启动期间会以所选速度工作，在“OFF”期间停止。在“手动模式”下，操作员可以直接设定启动和停止计时循环以及相关的加料速度。

Glass Service可在窑炉和料道燃烧系统中使用SIL-2安全应用，为最终客户提供完整的控制解决方案。
