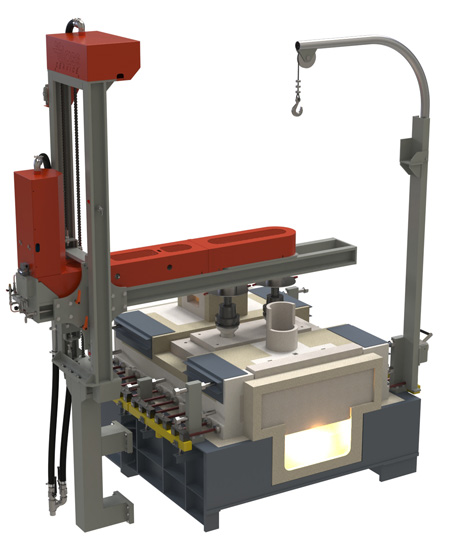

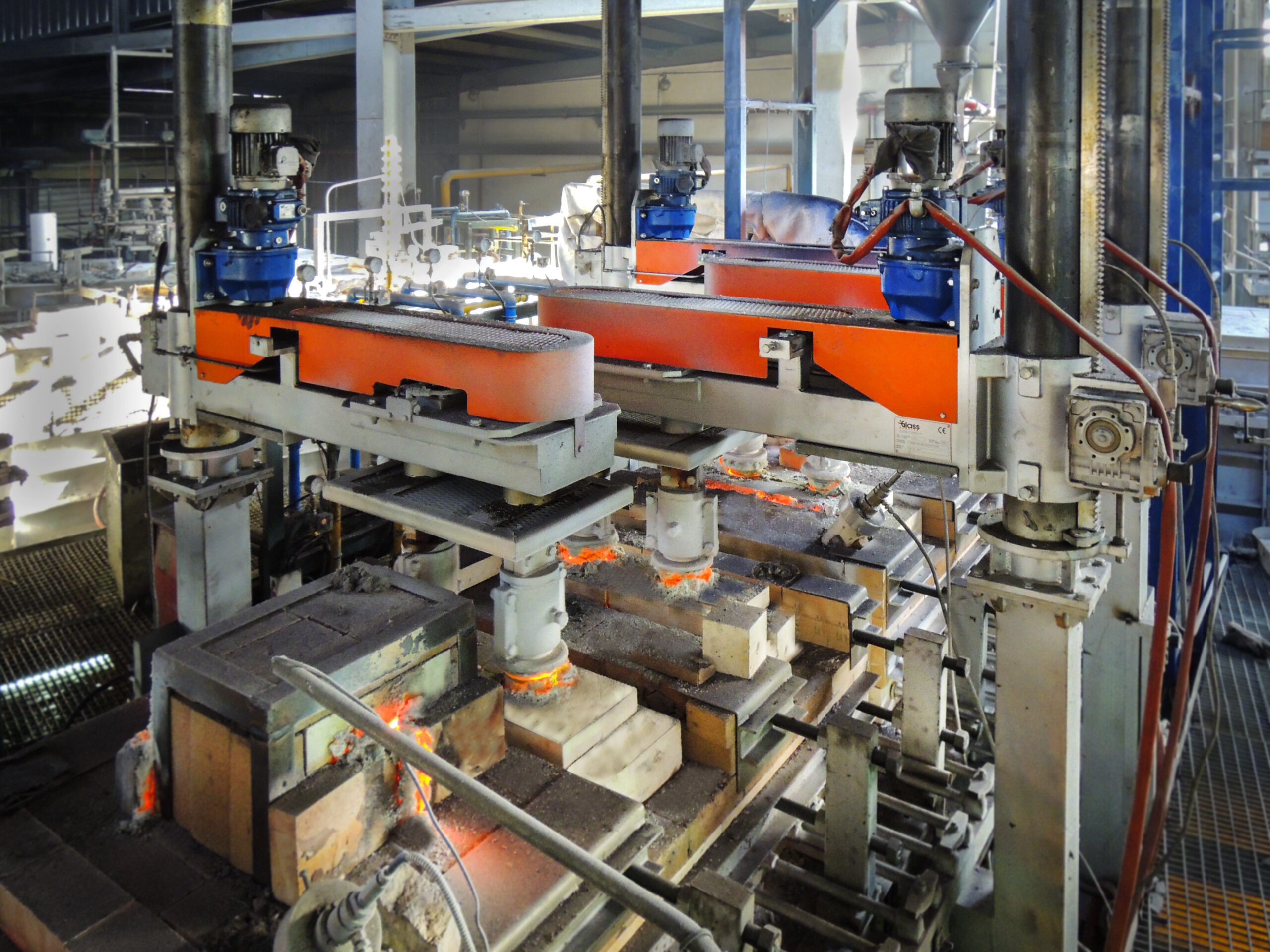

一般而言，搅拌器机构包括以下部分：
- 钢支撑框架
- 用于拆卸搅拌装置的手动/自动升降系统
- 搅拌器(船桨式或螺旋式)
- 控制系统（中央控制柜或本地控制面板）
Glass Service生产以下搅拌器系统：
- 标准旗形搅拌器
- X-Y式搅拌器

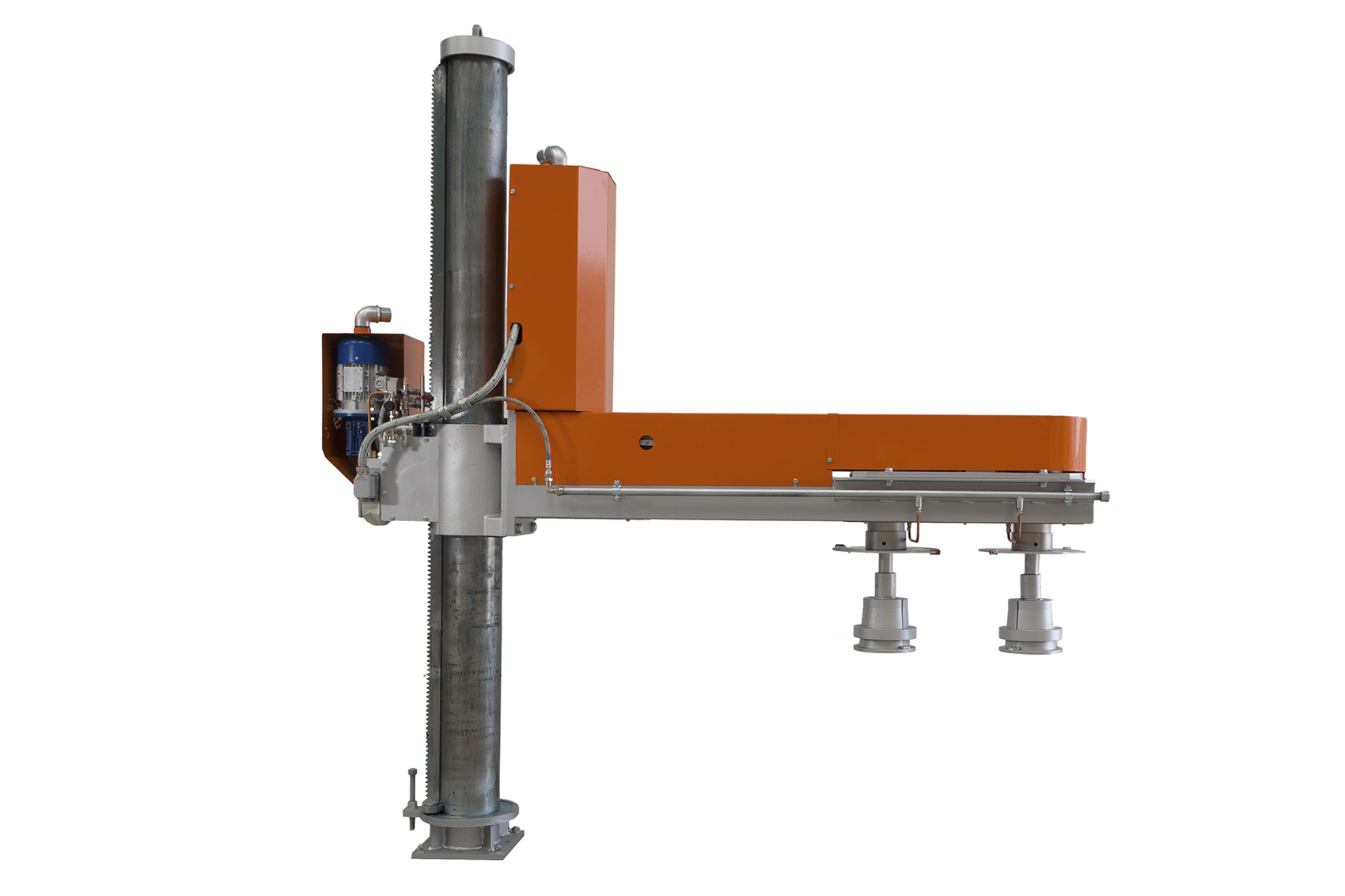

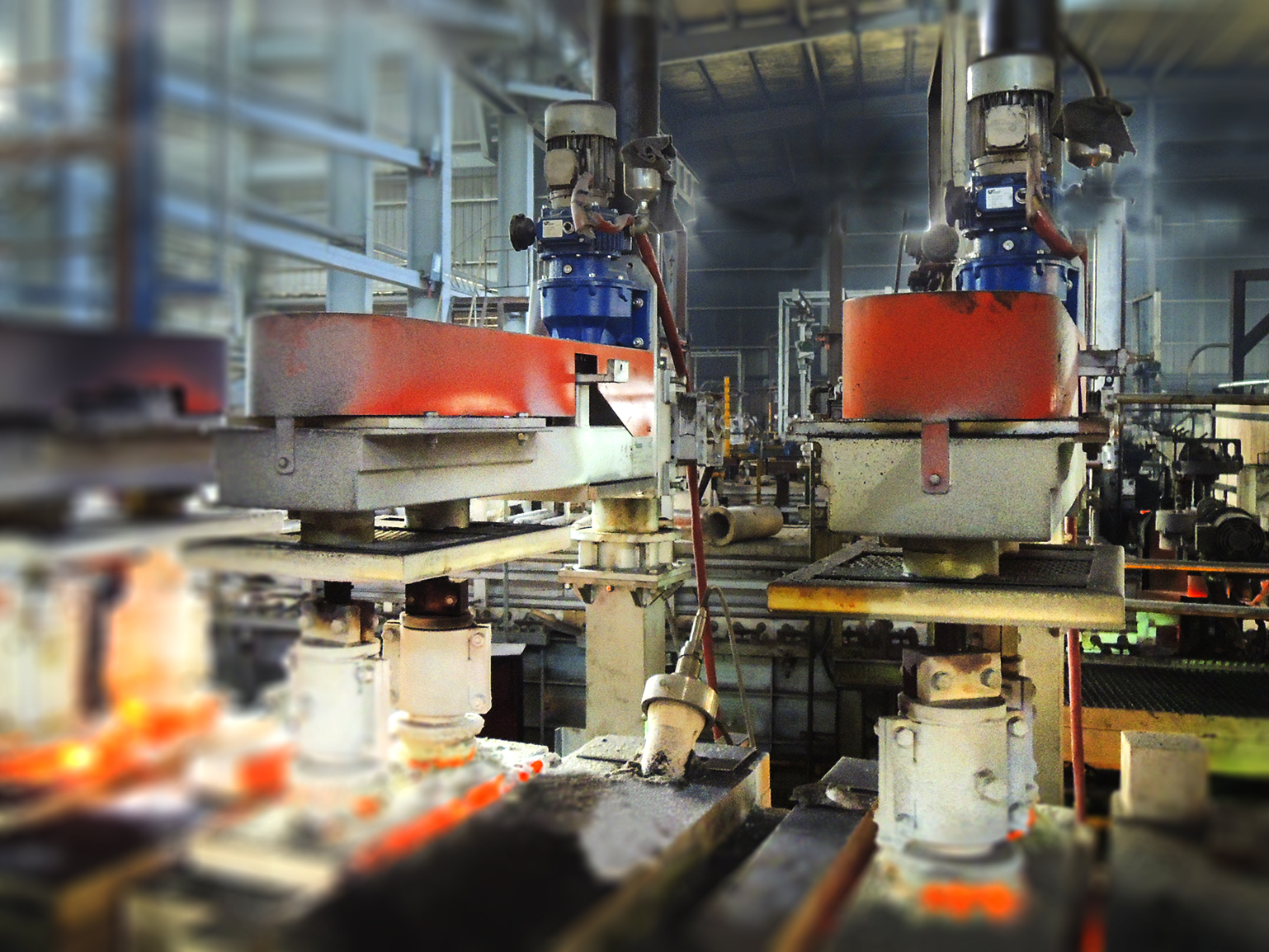

船桨式搅拌机构
- 坚固的钢结构
- 手动或电动垂直运动
- 用于螺旋式或船桨式耐火材料的快换接头系统
- 轴承润滑和冷却系统
- 最多可安装5个转子
- 易于更换螺旋式/船桨式耐火材料
- 易于维护

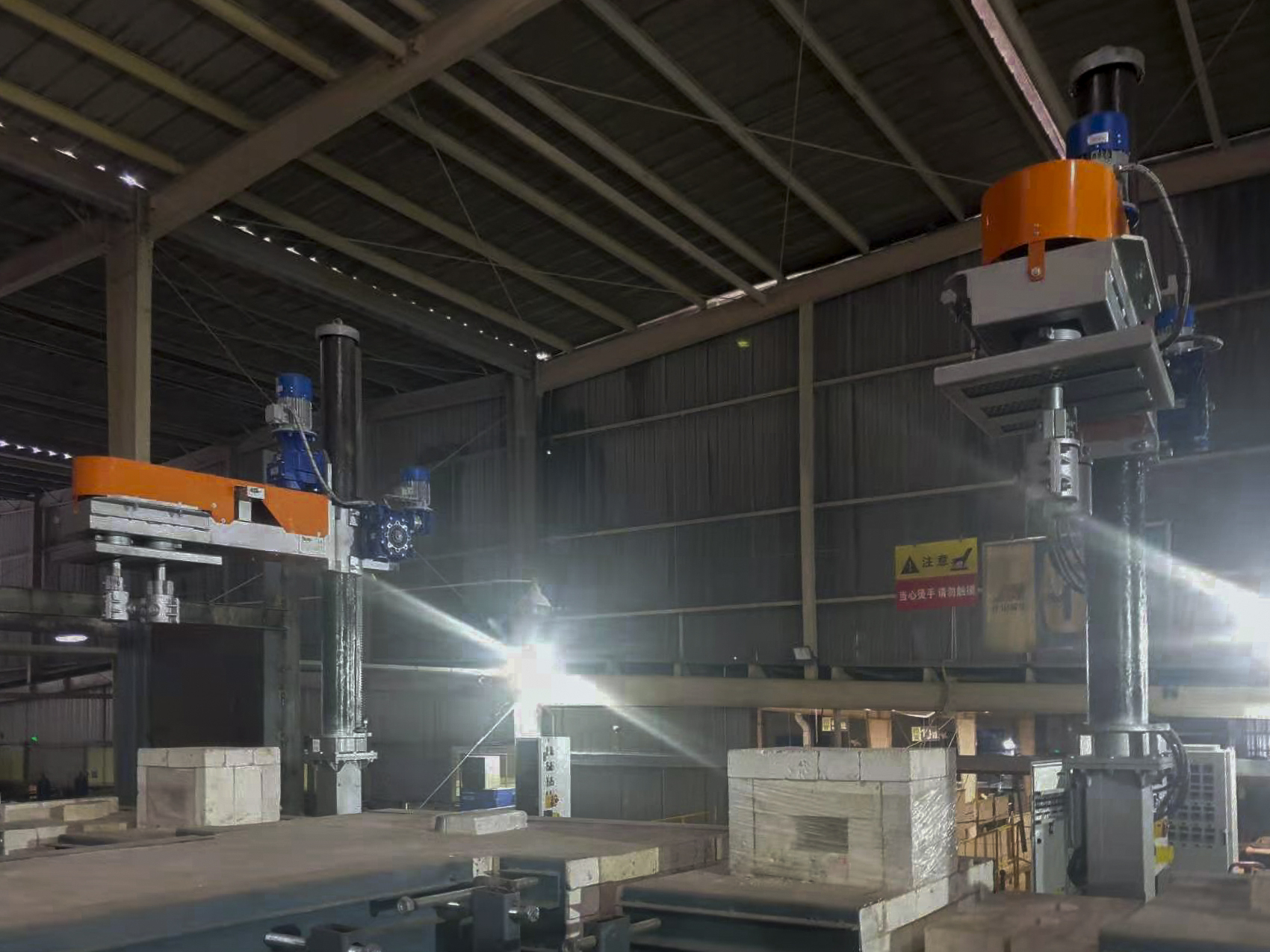

搅拌机组成部分：
- 由大直径钢管制成的钢制垂直支撑柱
- 搅拌机构，可通过手动操作的齿条齿轮系统在上方支撑住上垂直移动（可选装电机）
- 驱动系统，包括电机和配有手动速度控制的变速箱
- 驱动系统，带有链条、张紧器和小齿轮

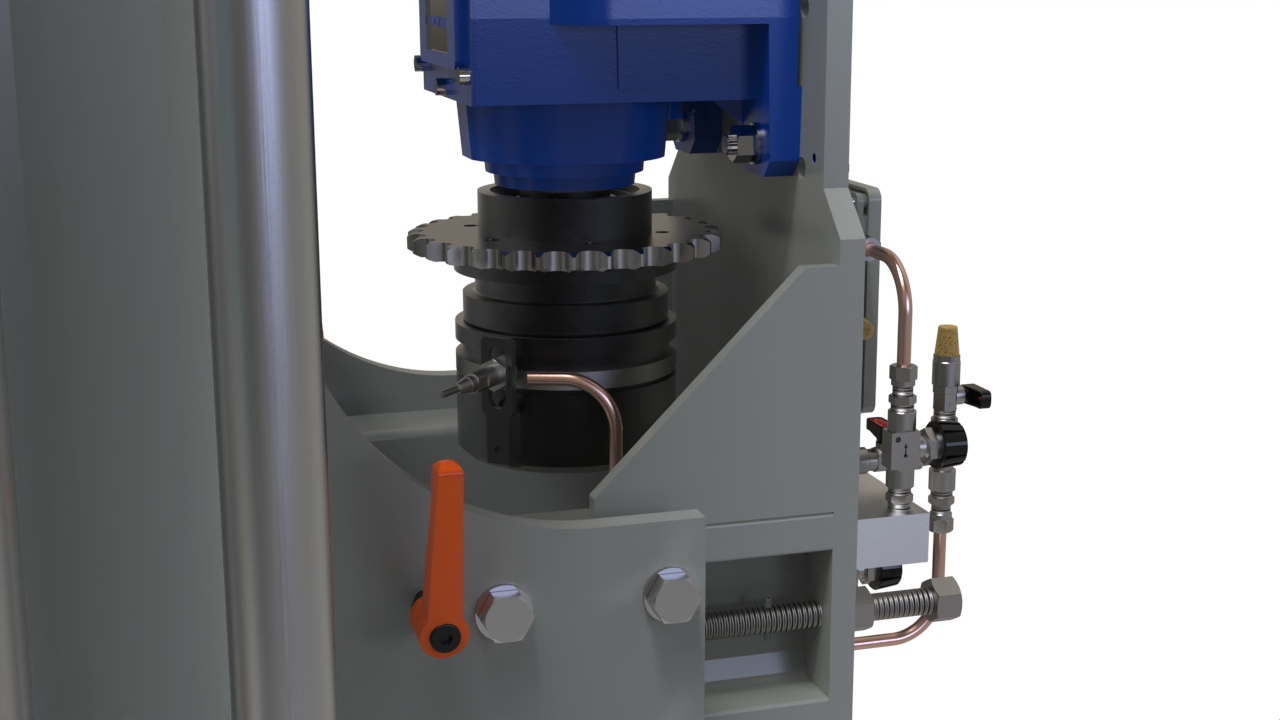

- 配有特殊高温石墨轴承的螺杆主轴
- 用于螺杆或船桨式耐火材料的快换接头系统
- 压缩空气系统，包括过滤器、压力调节器和轴承冷却和润滑配件
- 隔热罩
- 控制箱，包括驱动变频器、紧急停机按钮和启动/停止控制
技术特点
|
垂直高度 |
Approx. 2.275 mm – customizable |
|
搅拌机构的垂直行程 |
Approx. 950 mm – customizable |
|
料道中心到支撑柱的距离 |
可定制 |
|
转子数量 |
1 至 5 |
|
搅拌器最大重量 |
120 kg每台 |
|
Stirrer revolution speed (manual adjustment) – screw type |
4.8 – 26 rpm |
|
Stirrer revolution speed (manual adjustment) – paddle type |
1.3 – 12,6 rpm |
|
装机功率 |
0.75 kW |
|
电源 |
380 V 3 Ph – 50 Hz / 440V 60 Hz |

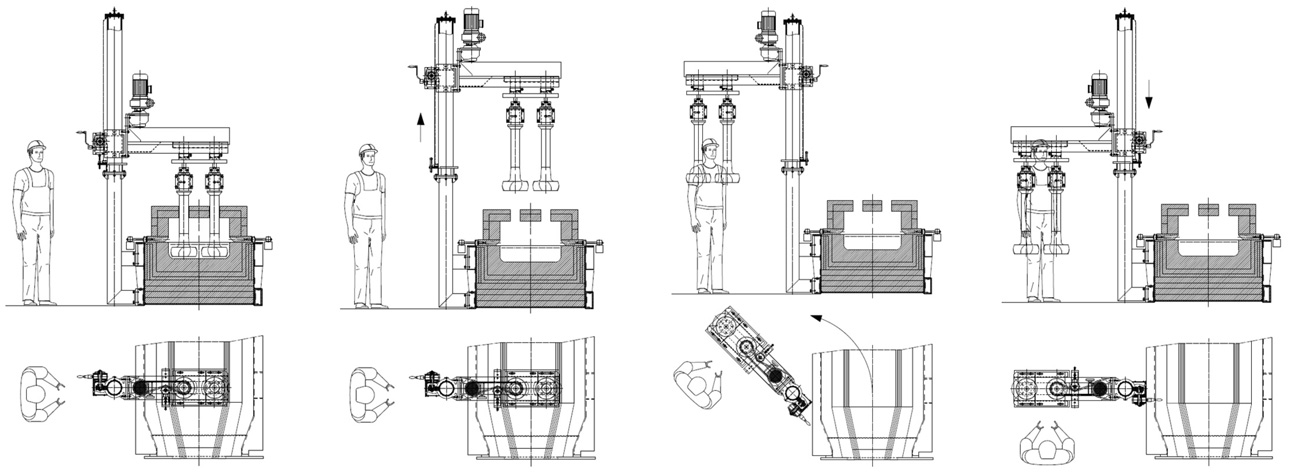

搅拌器的维护和更换
螺旋式/船桨式耐火材料搅拌器的维护和更换非常方便。操作顺序如下：

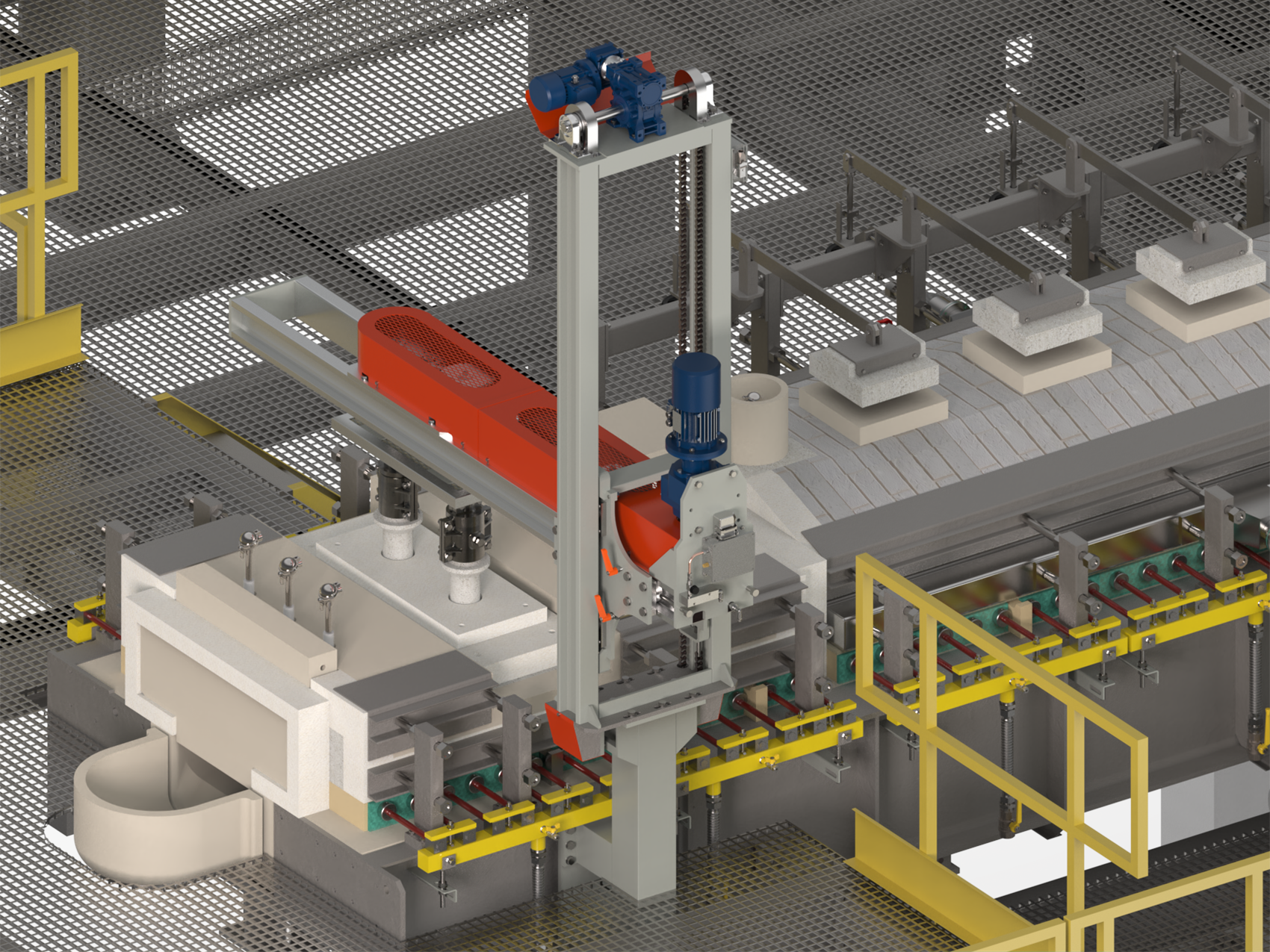

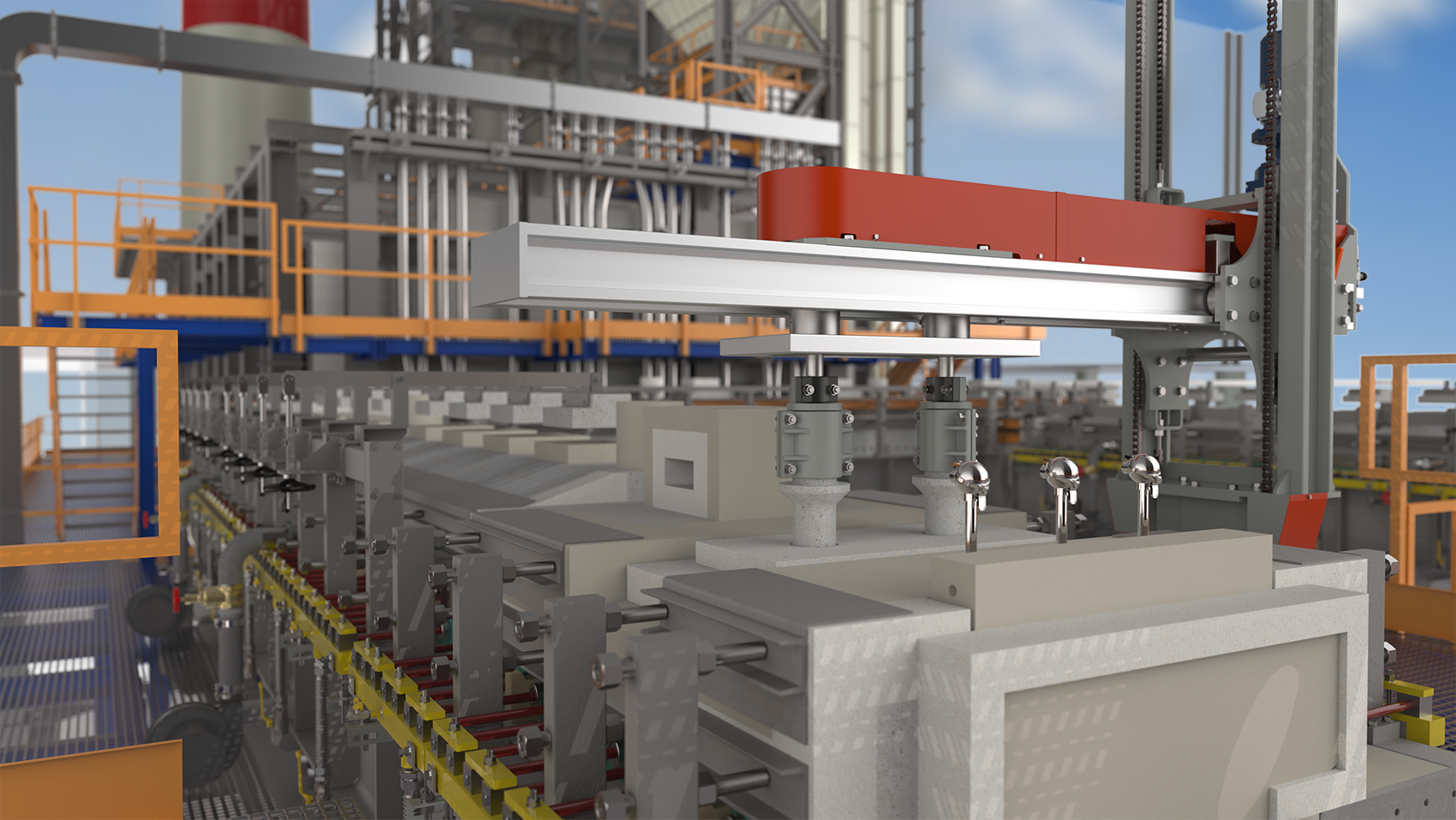

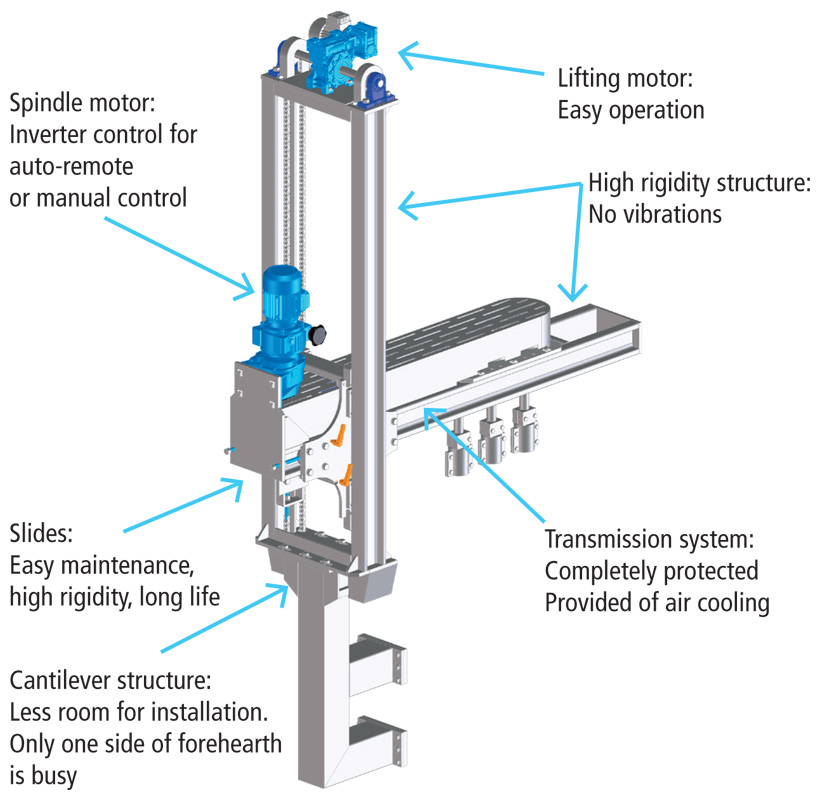

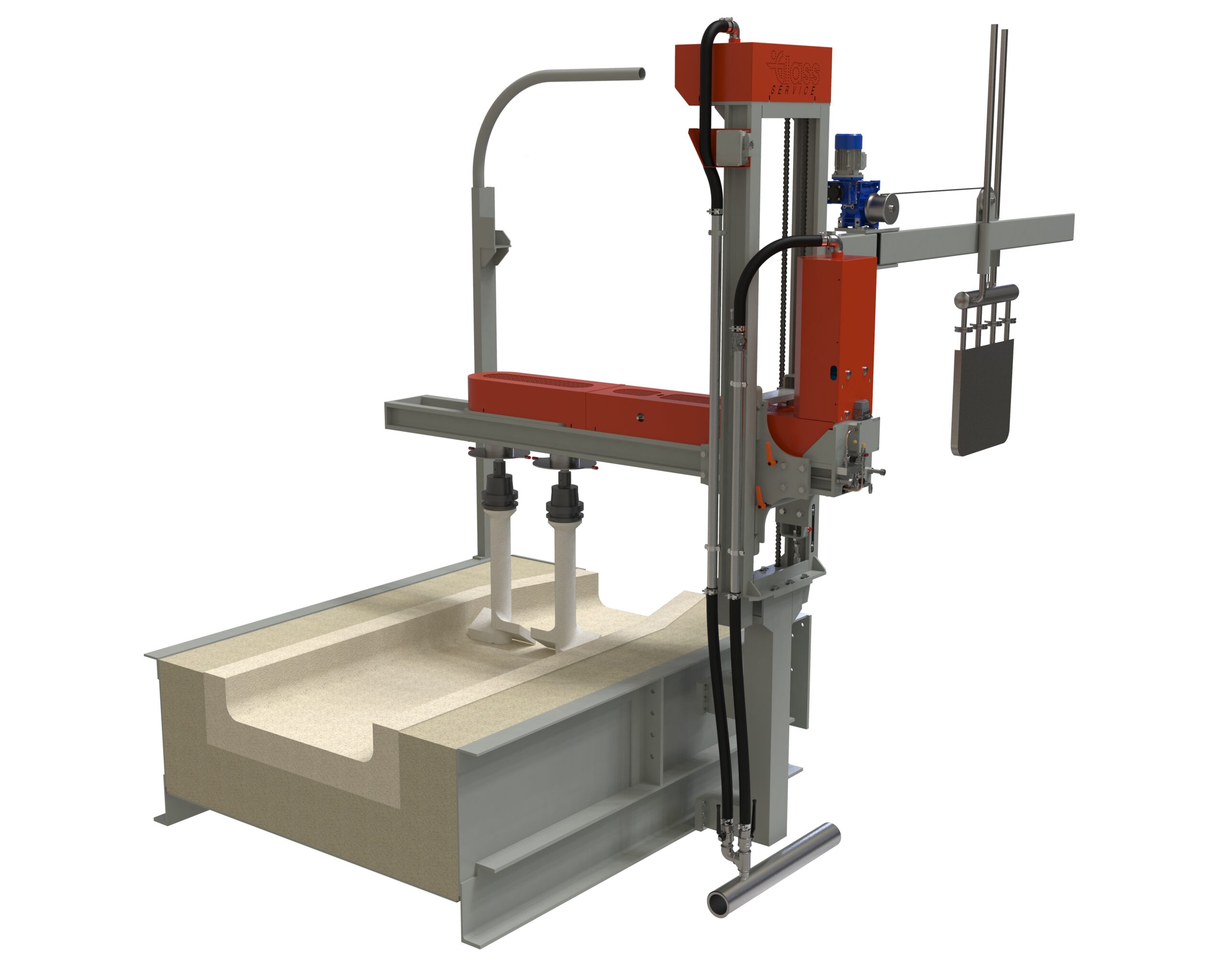

X-Y式搅拌器机构
安装空间小
维护操作简单
用于螺杆或船桨式耐火材料的快换接头系统
轴承冷却
和润滑
最多可安装5个转子
更换搅拌器所需空间最小化

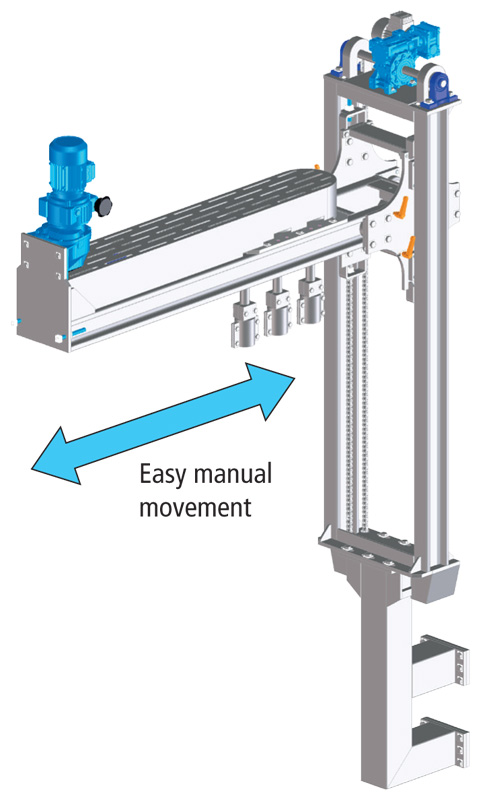

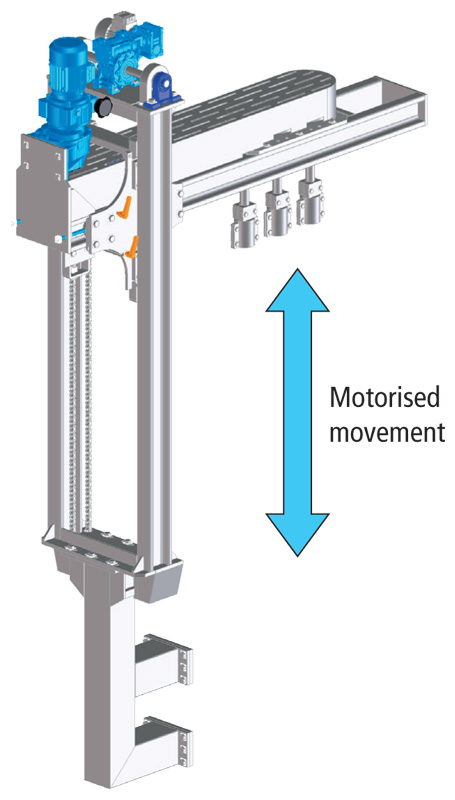

X-Y移动
Glass Service开发出一种X轴Y轴双移动的搅拌机构，大大减少安装空间，简化维护操作。该机器是连接在料道钢架上的垂直结构。一台电机驱动吸盘支撑臂在结构中上下移动。
Y轴移动通过使用特殊轴承和增强轮在两个平行的增强导轨上移动支撑臂进行。电机和变速箱位于结构顶部，通过链条直接连接吸盘支架臂。导轨采用特殊设计，即使链条断裂（极罕见情况），支架臂也不会掉落。吸盘支撑臂可以轻松地在水平臂上朝料道侧面滑动。这种运动同样通过特殊轴承和增强轮在两个平行增强轨道上进行，同时通过齿条和小齿轮来实现动力传输。每个主轴都在大型石墨球轴承上旋转。这一创新可以实现以下特点：
- 安装空间最小化
- 搅拌桨、电机的维护等维护操作变得更加简单，并远离料道的最热区域
- 主轴在料道上的重新定位非常简单和精确。
技术特点
|
一般尺寸 |
根据料道尺寸 |
|
转子数量 |
1 至 5 |
|
转子轴间 |
定制 |
|
每台搅拌器的最大重量 |
60 kg |
|
Stirrer revolution speed (manual adjustment) – screw type |
4.8 – 26 rpm |
|
Stirrer revolution speed (manual adjustment) – paddle type |
1.3 – 12.6 rpm |
|
装机功率 |
0.75 kW |
|
主轴臂提升机构的装机功率 |
0.18 kW |
|
电源 |
各有不同 |
转子运动
转子动力传动组位于卡盘支架臂的顶部。转子由电机及其变速箱驱动，可精准控制转速。 该组件让每个转子在两个方向都能旋转，因此可根据安装情况采用以下系统配置：
- 所有转子具有相同的旋转方向
- 每个转子的旋转方向相反
可以使用变频器来控制旋转速度。为安全起见，机器的每个运动部分都安装钢制防护装置，并保护机构不受灰尘影响。驱动组件也是通过压缩空气进行冷却和润滑的。 该机器支持目前市场上所有类型的转子。 卡盘和转子的连接系统是一个快换接头。

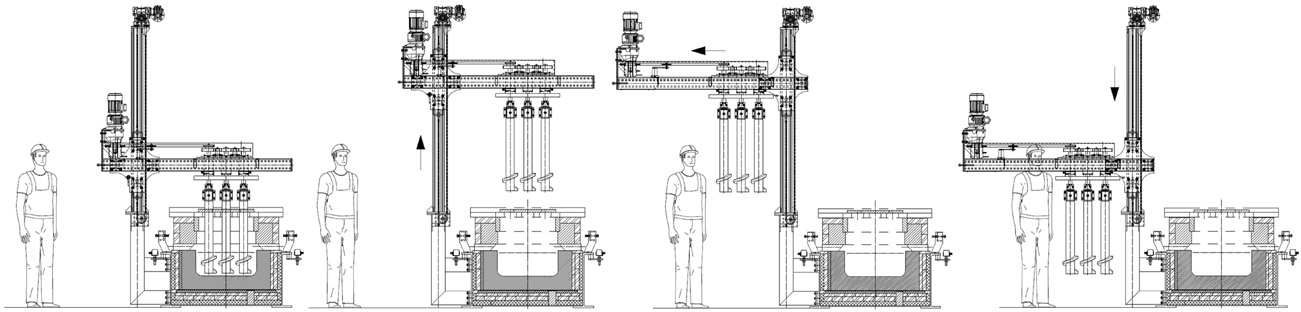

搅拌器的维护和更换
螺旋式/船桨式耐火材料搅拌器易于维护更换，在料道侧面需要空间很少。操作顺序如下：
转子类型
转子类型的选择
有两种转子可以使用：
- 船桨式
- 螺旋式
Glass Service根据客户的要求建议相应的转子类型。

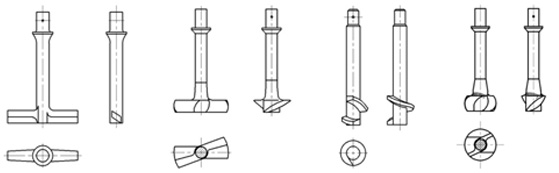

以下是Glass Service可根据客户的要求提供的部分转子类型（还有很多类型产品）：
转子定位
根据料道宽度、玻璃类型、着色类型、料道两侧可用空间等，我们将为搅拌装置的安装提供最佳方案。

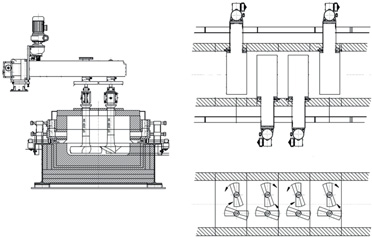

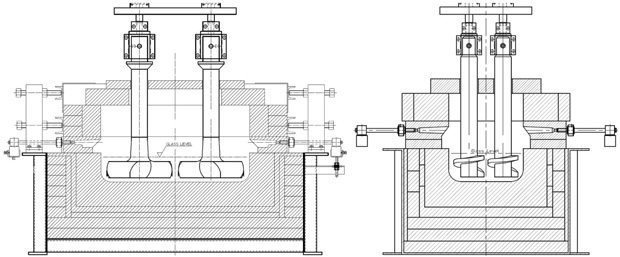

下面是可能制作的安装草图：

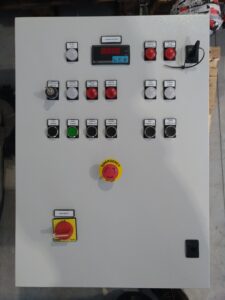

控制柜
Glass Service可提供紧凑小巧的控制柜，包括：
- 主电源开/关
- 电机保护控制
- 控制主轴旋转的启动/停止按钮
- 紧急停止按钮
- 红色报警闪烁灯
我们可以提供带有以下装置的遥控柜：
- 用于主轴旋转的变频器控制
- 吸盘旋转的速度控制装置（自动/手动， INC/DEC速度，集成显示屏）。使用集成在控制柜中的变频器进行主轴转速控制，可从远程DCS（用4-20mA信号）和直接在搅拌器柜中设置0到100%的数值，将系统转速远程控制至最佳范围（如用1.4到13转/分钟的桨）。

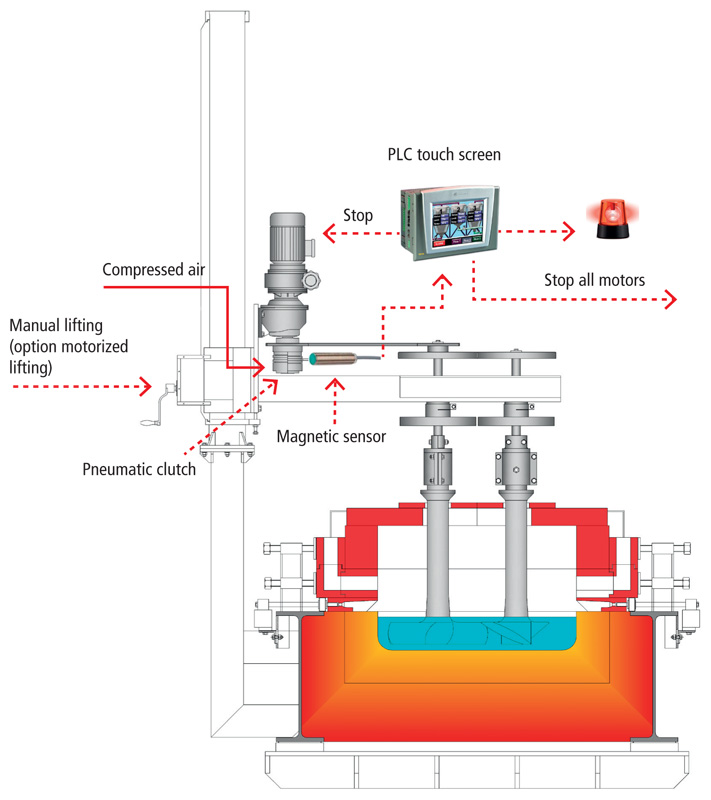

选项
- 可选气动离合器
- 电动垂直提升
我们可以提供以下选项：
- 电动垂直提升：如需要，垂直提升可以由电机支持，由上下按钮驱动。
- 气动离合器：避免转子因额外的扭矩受损。气动离合器在着色料道安装、或配备数套螺旋桨式搅拌器的安装中非常有用。如果耐火材料搅拌器断裂，它也会损坏相邻的搅拌器。安装多台搅拌器时，可能发生多台搅拌器损坏的风险。气动离合器可以避免这个问题。离合器的最大扭矩由操作员在启动时设定。如果一个转子突然需要额外的扭矩，气动离合器就会打开并停止机械传动，离合器开口被检测，PLC停止所有搅拌器的电机并发出警报。
This video illustrates the operation and advantages of the stirrer mechanism produced by GLASS SERVICE SRL. Designed for use in forehearths, this system ensures effective mixing of molten glass, eliminating temperature and color variations.
